Wysokowydajna, zautomatyzowana maszyna do obróbki kątowników CNC do wiercenia i stemplowania dużych kątowników stalowych

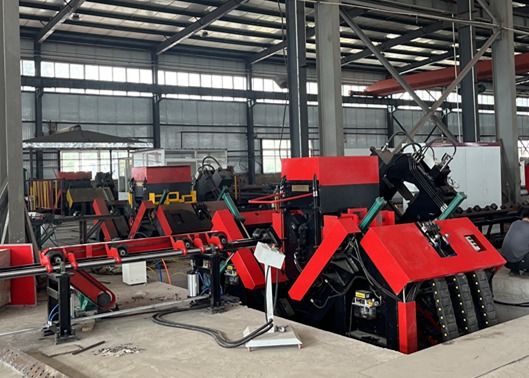

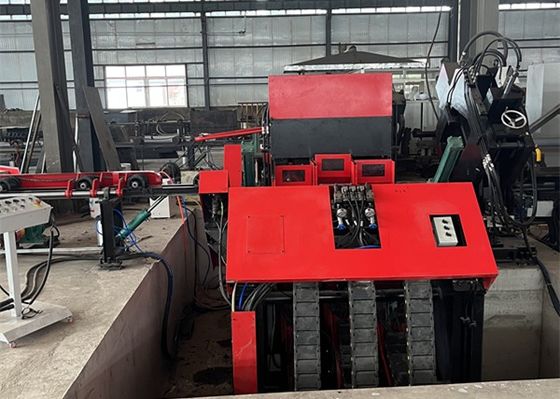

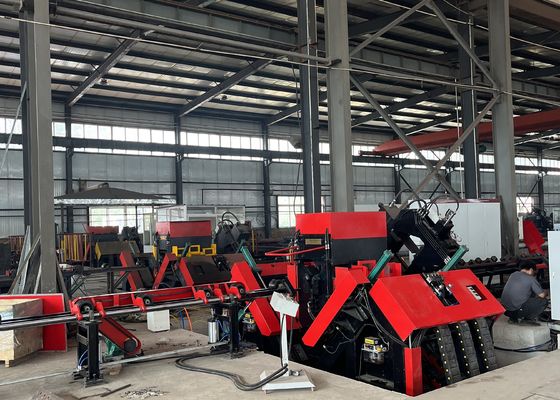

Duży Obraz : Wysokowydajna, zautomatyzowana maszyna do obróbki kątowników CNC do wiercenia i stemplowania dużych kątowników stalowych

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Auten
Orzecznictwo:	ISO9001
Numer modelu:	ADM2532

Zapłata:

Minimalne zamówienie:	1 SET
Cena:	negotiable
Szczegóły pakowania:	Przez kontener
Czas dostawy:	30 dni
Zasady płatności:	L/C, T/T
Możliwość Supply:	100 zestawów/miesiąc

Kontakt

Szczegółowy opis produktu

Moc silnika:	4 kW	Szybkość przetwarzania:	20-25 m/min
Średnica otworu wiertniczego:	Ф13.5 ~ ф40 mm	Warunki:	Nowy
Średnica dziury:	26mm	Cechy:	Wysoka niezawodność
prędkość podawania:	100 ~ 500 mm/min	Długość kąta przetwarzania:	Min. 300 mm
Zastosowanie:	Spawanie konstrukcji stalowej wieży	Rozmiar przetwarzania kąta:	L63x6 ~ L250x32 mm
Rodzaj:	Linia kątowa CNC	Całkowite wymiary:	12000 mm x 5000 mm x 2000 mm
System sterowania:	Siemens/Fanuc	Rozmiar kąta przetwarzania:	40х40х3 ~ 125х125х10 mm
Siła oznaczająca:	700KN
Podkreślić:	Wysokowydajna maszyna do obróbki kątowników , Maszyna do wiercenia i stemplowania kątowników stalowych , Zautomatyzowana maszyna do obróbki kątowników CNC

Zastosowanie produktu:

To urządzenie jest przeznaczone głównie do wiercenia i wykrawania dużych, wytrzymałych kątowników stalowych dla wież linii przesyłowych. Wszystkie otwory w kątownikach stalowych mogą być obrabiane na tej linii produkcyjnej, charakteryzującej się wysoką jakością otworów, dokładnością pozycjonowania oraz niezwykłą wydajnością produkcji i poziomem automatyzacji.

Cechy produktu:

Wysoki poziom automatyzacji :Linia produkcyjna jest zintegrowana z automatycznym systemem załadunku (obejmującym poprzeczny kanał podawczy i obrotową ramę załadunkową), automatycznym mechanizmem rozładunku i zautomatyzowanym urządzeniem podającym. Umożliwia to pełną obróbkę wszystkich otworów i grawerowanie znaków na kątownikach stalowych w jednym przejściu przez linię produkcyjną, eliminując potrzebę interwencji ręcznej. W rezultacie znacznie zmniejsza to obciążenie pracą operatorów.

(1) Rama i płyta podstawy są wykonane z wysokogatunkowej stali konstrukcyjnej (Q345) w procesach spawalniczych. Cała maszyna jest zgodna ze standardami branżowymi, w tym Ogólne warunki techniczne dla systemu CNC obrabiarek, Warunki techniczne dla części spawanych maszyn do kucia i prasowania, Warunki techniczne dla obrabiarek do obróbki metali, oraz Ogólne zasady precyzyjnej kontroli maszyn do kucia i prasowania.

(2) Jakość spawania każdego elementu na urządzeniu ściśle przestrzega wymagań określonych w JB/T8609. Długość i odstępy spawów przerywanych są precyzyjnie kontrolowane w celu zapewnienia jednolitości.

(3) Elementy kute podlegają rygorystycznej kontroli jakości, aby zapewnić brak wad, takich jak rozwarstwienia, fałdy, pęknięcia, otwory po piasku i puste przestrzenie.

(4) Wszystkie spawane elementy metalowe, a także części odlewane i kute (w tym korpus maszyny, stół roboczy, podstawa i blok cylindrów) są poddawane obróbce odpuszczania w celu skutecznego złagodzenia naprężeń wewnętrznych.

(5) Krytyczne odkuwki, spawy i odlewy są kontrolowane przy użyciu metod badań nieniszczących w celu wykrycia wszelkich wad wewnętrznych lub pęknięć. Elementy te w pełni spełniają odpowiednie standardy branżowe.

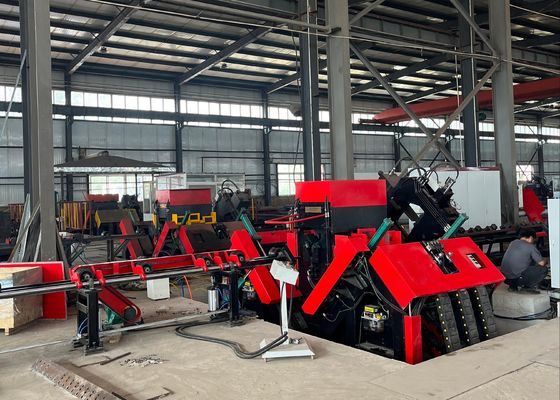

Wysokowydajna, zautomatyzowana maszyna do obróbki kątowników CNC do wiercenia i stemplowania dużych kątowników stalowych 0

Główne parametry:

Model	ADM2532
Rozmiar kątownika (mm)	14014010~25025032
Maks. długość surowca (m)	14
Siła znakowania (kN)	1000
Liczba grup znaków	1
Liczba znaków	18
Rozmiar znaku (mm)	141019
Zakres dokładnej odległości (mm)	50~220 (bezstopniowo)
Liczba wierteł na stronę	3 (2 grupy, łącznie 6)
Liczba ostrzy na stronę	3
Stożek wrzeciona wiertarskiego	BT40
Maks. średnica wiercenia (mm)	Φ40
Maks. prędkość obrotowa wrzeciona (obr/min)	6000
Jednostka chłodzenia wiertła	MQL 360-2 (chłodzenie na sucho)
Pojemność magazynowania oleju w jednostce chłodzenia	2L
Olej do cięcia	Mikro-oleje do cięcia na bazie oleju roślinnego (2000-25)
Zużycie paliwa	5~50ml/h
Typ napędu wózka CNC	Silnik serwo AC, napęd zębatkowy i zębnika
Maks. prędkość podawania kątownika (m/min)	40
Metoda napędu ruchu wyrównującego oś AB	Prowadnica liniowa; silnik serwo AC; śruba kulowa Napęd wtórny
Maks. prędkość przesuwu wózka głowicy wiertarskiej (m/min)	10
Typ napędu głowicy wiertarskiej	Prowadnica liniowa; silnik serwo AC; śruba kulowa Napęd wtórny
Maks. prędkość podawania głowicy wiertarskiej (m/min)	14
Metoda pracy ramienia podajnika	Typ podnoszenia pionowego
Liczba cylindrów przechylających po stronie rozładunku	4
Metoda chłodzenia stacji hydraulicznej	Chłodzenie powietrzem
Liczba osi CNC	9
Ciśnienie powietrza (MPa)	1
Całkowita moc	Około 150KW
Wymiary gabarytowe (m)	338.52.5
