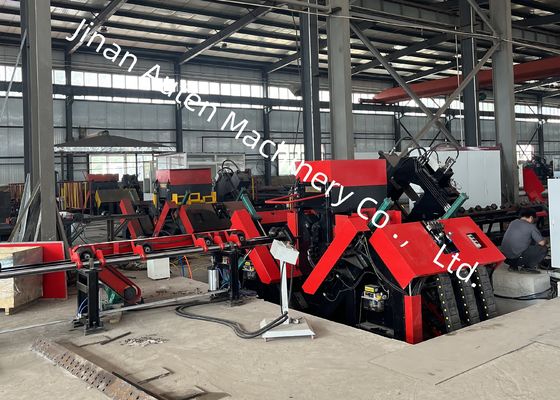

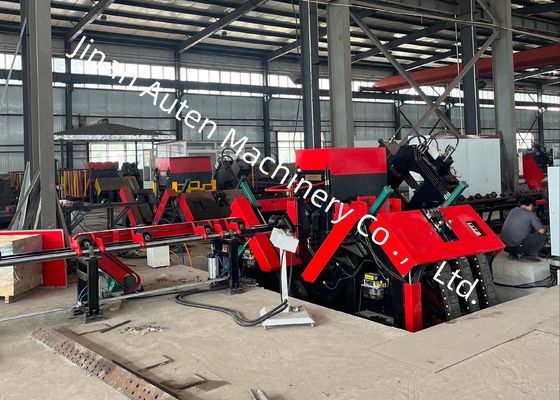

6000r/min Prędkość obrotu wrotnika CNC Drilling Angle And Marking Line BT40 Drilling Spindle

6000 obr/min Prędkość obrotowa wrzeciona Wiertarka kątowa CNC i linia znakowania Wrzeciono wiertarskie BT40

Zastosowanie produktu:

To urządzenie jest przeznaczone głównie do wiercenia i stemplowania dużych, wytrzymałych kątowników stalowych używanych w wieżach linii przesyłowych. Jest w stanie przetwarzać wszystkie rodzaje otworów wymaganych na takich kątownikach, w tym otwory montażowe, łączące i pozycjonujące, z wyjątkową jakością otworów – charakteryzującą się gładkimi ściankami wewnętrznymi i minimalnymi zadziorami – oraz precyzyjną dokładnością pozycjonowania, która spełnia surowe standardy branżowe. Linia produkcyjna integruje zaawansowane technologie automatyzacji, umożliwiając ciągłe i usprawnione operacje od podawania materiału do wyjścia gotowego produktu, osiągając w ten sposób wysoką wydajność produkcji, jednocześnie znacznie redukując interwencję manualną. To sprawia, że jest to idealne rozwiązanie dla scenariuszy masowej produkcji w sektorze produkcji wież linii przesyłowych, zapewniając spójną jakość przetwarzania i stabilną wydajność, aby sprostać wymaganiom dużych projektów infrastrukturalnych.

Główne parametry:

Cechy produktu:

1. Wysoki poziom automatyzacji. Linia produkcyjna jest wyposażona w automatyczne urządzenie załadunkowe (w tym kanał podawania poprzecznego i obrotową ramę załadunkową), automatyczne urządzenie rozładowujące i automatyczne urządzenie podające. Wszystkie otwory i znaki na kątowniku stalowym mogą być przetwarzane w jednym przejściu przez linię produkcyjną, bez konieczności interwencji manualnej podczas przetwarzania, co znacznie zmniejsza intensywność pracy pracowników.

2. Jednostka pisania przyjmuje zamknięty korpus o wysokiej wytrzymałości i stabilnym korpusie. Jednostka drukująca ma wspornik łóżka zamocowany na podstawie maszyny, ruchome łoże i skrzynkę słów z głowicą prasującą napędzaną hydraulicznie. Zgodnie z instrukcją z komputera, drukowanie jest wykonywane w pozycji wymaganej przez rysunek.

3. Dokładność pozycjonowania otworów jest wysoka. Urządzenie podające tej linii produkcyjnej jest napędzane przez silnik serwo za pośrednictwem systemu przekładni zębatej i zębnika i jest wyposażone w mechanizm wykrywania zębnika i koła zębatego, a także enkoder wykrywania do sprzężenia zwrotnego dokładności pozycjonowania, tworząc w ten sposób pełny system kontroli w pętli zamkniętej. Ruch głowicy napędowej wiertła wzdłuż kierunku dwóch kołnierzy kątownika stalowego jest napędzany przez silnik serwo poprzez przekładnię śrubową kulową, co zapewnia wysoką dokładność pozycjonowania otworów na obrabianych przedmiotach z kątownika stalowego.

Jest przeznaczony głównie do wiercenia i stemplowania dużych, wytrzymałych kątowników stalowych używanych w wieżach linii przesyłowych. Wszystkie rodzaje otworów wymaganych na kątowniku stalowym mogą być przetwarzane na tej linii produkcyjnej, która zapewnia doskonałą jakość otworów, wysoką dokładność pozycjonowania, a także wysoką wydajność produkcji i automatyzację. Ta sekcja prezentuje reprezentatywne próbki gotowych kątowników stalowych przetworzonych przez linię produkcyjną, prezentując precyzyjne pozycje otworów, gładkie ścianki otworów i spójną jakość, która spełnia standardy branżowe. Próbki te obejmują różne typowe specyfikacje i wzory otworów kątowników stalowych używanych w wieżach linii przesyłowych, umożliwiając potencjalnym użytkownikom lub inspektorom wizualne sprawdzenie wydajności sprzętu, zapewniając w ten sposób konkretne i intuicyjne odniesienie do oceny jego przydatności do praktycznych potrzeb produkcyjnych.
