Model wrzeciona głównego BT40 precyzyjna obrabiarka CNC do wiercenia belek H o dużej prędkości, średnica otworu 5-30 mm

Precyzyjna, szybka wiertarka CNC do belek H, model BT40, średnica otworu 5-30 mm

Branża zastosowania:

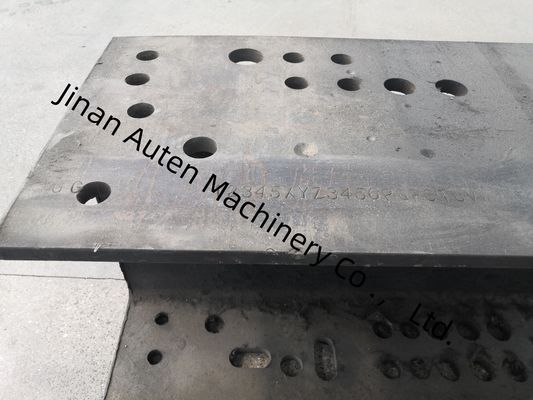

Ta obrabiarka jest przeznaczona głównie do wiercenia w stalowych belkach H. Obrabiarka wykorzystuje trzy szybkie, precyzyjne wrzeciona wiertarskie do wiercenia w obrabianym przedmiocie. Charakteryzuje się wysoką dokładnością obróbki i wygodną obsługą. Jest to niezbędne, wydajne urządzenie w przemyśle konstrukcji stalowych i jest szeroko stosowane w budownictwie, mostach, masztach wieżowych i kratownicach. Oraz w innych branżach.

Elementy wiertarki CNC Linia:

Wiertarka składa się głównie z korpusu głównego, systemu podawania CNC, przenośnika odbiorczego, systemu chłodzenia, układu hydraulicznego, układu pneumatycznego, systemu smarowania, systemu elektrycznego i wózka na odpady. Linia produkcyjna przyjmuje stałą konstrukcję łoża i ruchomą konstrukcję przedmiotu obrabianego. Wiertarka trójwymiarowa tej konstrukcji jest wygodna do zautomatyzowanej produkcji.

Korpus główny:

Składa się głównie z podstawy, łoża, ruchomego stołu ślizgowego, głowicy, górnego urządzenia dociskowego, bocznego urządzenia dociskowego i magazynu narzędzi rzędowych.

Łoże ma dobrą sztywność i stabilność, może wytrzymać obciążenia i wibracje generowane przez szybką obróbkę i zapewnia dokładność obrabiarki.

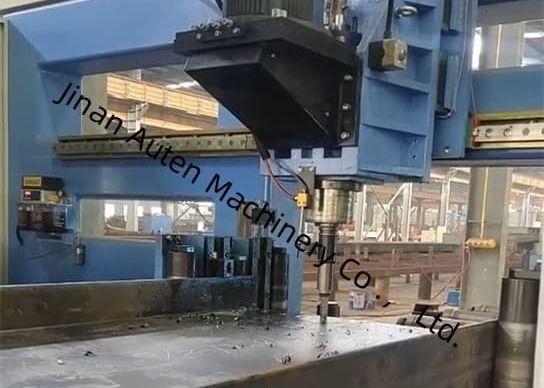

Na maszynie głównej zamontowane są łącznie 3 głowice, a mianowicie strona stała, strona ruchoma i głowica górna, do wiercenia odpowiednio w kierunku poziomym i pionowym. Każda głowica może być obsługiwana niezależnie, a także może wykonywać operacje wiercenia w tym samym czasie, co znacznie poprawia wydajność produkcji. Każda głowica posiada zestaw szybkich wrzecion mechanicznych BT40, a odpowiedni magazyn narzędzi rzędowych może pomieścić do 4 średnic wierteł (gdy na wrzecionie nie ma narzędzia), a 4 różne otwory mogą być przetwarzane automatycznie po jednokrotnym zamocowaniu przedmiotu obrabianego. Posuw wrzeciona jest napędzany przez serwomotor, który może realizować szybkie przesuwanie do przodu, pracę do przodu i szybkie cofanie za pomocą sterowania programem; silnik wrzeciona jest napędzany przez serwomotor wrzeciona, prędkość jest regulowana bezstopniowo, a zakres prędkości jest szeroki.

Trzy zespoły głowic są zawieszone na łożu, a każdy zespół głowicy jest napędzany przez dwa zestawy serwomotorów, aby zrealizować ruch poziomy i pionowy głowicy, który jest napędzany przez śruby kulowe i prowadzony przez precyzyjne prowadnice liniowe toczne. To urządzenie ściska przedmiot obrabiany w dwóch kierunkach podczas procesu wiercenia. Nad przedmiotem obrabianym znajduje się siłownik olejowy napędzający mechanizm dociskowy, który dociska przedmiot obrabiany do poziomego wałka podporowego, oraz siłownik olejowy napędzający mechanizm dociskowy, który dociska przedmiot obrabiany z boku.

Specyfikacje:
