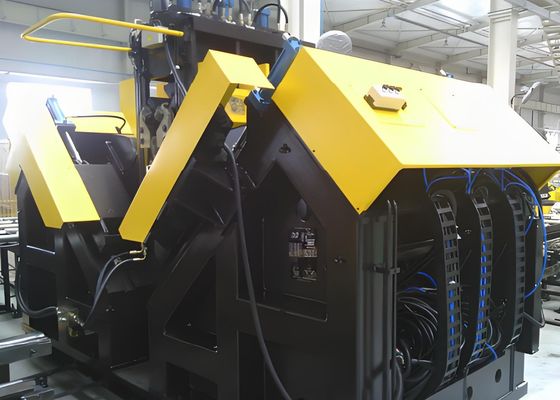

3 ostrza po każdej stronie, wysoka wydajność, maszyna do kątowania CNC, stożek BT40 wrzeciona wiertarskiego

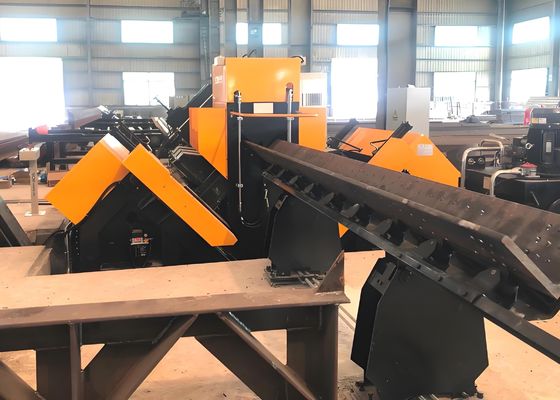

3 ostrza na stronę, wysoka wydajność, maszyna do kątowników CNC, stożek BT40 wrzeciona wiertarskiego

Zastosowanie produktu:

To urządzenie jest przeznaczone głównie do wiercenia i stemplowania dużych, wytrzymałych kątowników stalowych stosowanych w wieżach linii przesyłowych. Wszystkie otwory wymagane na kątowniku stalowym mogą być obrabiane na tej linii produkcyjnej, która charakteryzuje się doskonałą jakością otworów, precyzyjną dokładnością pozycjonowania, a także wysoką wydajnością produkcji i możliwościami automatyzacji.

Cechy produktu:

1. Wysoki poziom automatyzacji. Linia produkcyjna jest wyposażona w automatyczne urządzenie załadunkowe (składające się z poprzecznego kanału podawczego i obrotowej ramy załadunkowej), automatyczne urządzenie rozładowcze oraz automatyczne urządzenie podawcze. Wszystkie otwory i oznaczenia na kątowniku stalowym mogą być wykonane w jednym przejściu przez linię produkcyjną, bez konieczności ręcznej pomocy podczas obróbki, co znacznie zmniejsza intensywność pracy robotników.

(1) Rama i płyta podstawy są wykonane ze spawanych zespołów ze stali konstrukcyjnej wysokiej jakości (Q345), a cała maszyna spełnia normy określone w Ogólnych Warunkach Technicznych dla Systemów CNC Obrabiarek, Warunkach Technicznych dla Spawanych Części Maszyn Kuźniczych i Pras, Warunkach Technicznych dla Obrabiarek do Metali i Ogólnych Zasadach Precyzyjnej Kontroli Maszyn Kuźniczych i Pras.

(2) Jakość spawania każdego spawanego elementu urządzenia jest zgodna z odpowiednimi wymaganiami JB/T8609, a długość i odstępy spawów przerywanych są jednolite.

(3) Części kute muszą być wolne od wad, takich jak rozwarstwienia, zagięcia, pęknięcia, otwory po piasku i otwory powietrzne.

(4) Wszystkie spawane elementy metalowe, a także części odlewane (kute), w tym kadłub, stół roboczy, podstawa i blok cylindrów, podlegają odpuszczaniu w celu wyeliminowania naprężeń wewnętrznych.

(5) Kluczowe odkuwki, spawy i odlewy podlegają kontroli wykrywania wad, przy czym wewnętrzne wady i pęknięcia są surowo zabronione, co zapewnia zgodność z odpowiednimi normami.

2. Jednostka znakująca przyjmuje zamkniętą strukturę o wysokiej wytrzymałości i stabilnej wydajności. Jednostka znakująca jest wyposażona w wspornik łoża zamocowany na podstawie maszyny, ruchome łoże i hydrauliczną skrzynkę znakującą z głowicą prasującą. Operacje znakowania są wykonywane w pozycjach określonych na rysunkach zgodnie z instrukcjami komputera. Aby rozszerzyć zakres obróbki maszyny, wbudowano mechanizm regulacji ręcznej, który umożliwia regulację dolnej pozycji ruchomego korpusu (tj. pozycji głowicy znakującej) w celu dostosowania do pozycji znakowania kątowników stalowych o różnych specyfikacjach.

Główne parametry:
