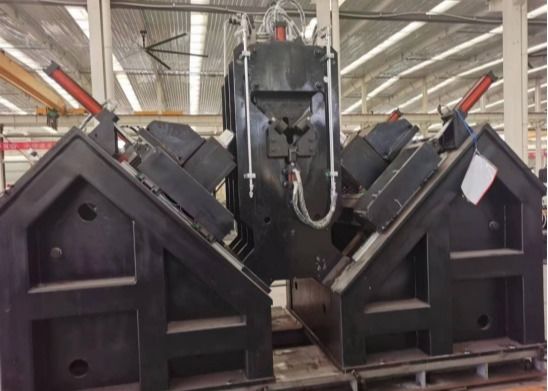

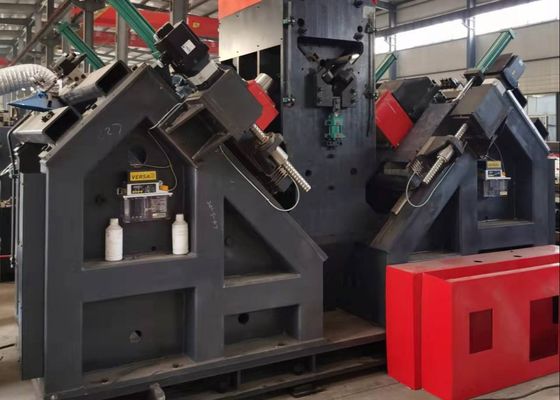

Około 150 kW Całkowita moc CNC Drilling Angle And Marking Line 9 osi CNC Hydraulic station air cooling metoda
Stosowanie produktu:
Urządzenia te są przeznaczone przede wszystkim do wiercenia i pieczętowania dużej wielkości, wysokowytrzymałej stali kątowej wykorzystywanej w wieżach linii przesyłowych.Wszystkie potrzebne otwory na stali kątowej mogą być obrobione na tej linii produkcyjnej, charakteryzujące się lepszą jakością otworów, precyzyjną dokładnością pozycji, a także wysoką wydajnością produkcji i poziomem automatyzacji.

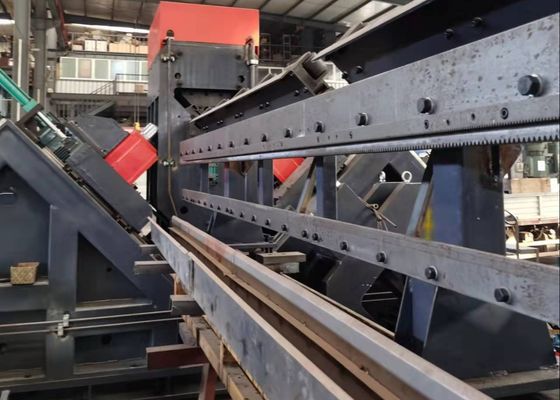

Urządzenie zasilające tej linii produkcyjnej jest napędzane przez serwomotor za pośrednictwem mechanizmu przekładni i stojaka i jest wyposażone w stojak detekcyjny, urządzenie detekcyjne,i kodera wykrywania dla informacji zwrotnej o dokładności pozycji, tworząc pełny system sterowania zamkniętą pętlą.zapewnienie wysokiej dokładności pozycji otworów na kątowych kawałkach stalowych.
Wysoka wydajność wiertnicza i doskonała jakość wykonywania otworów.Otwory o tej samej średnicy i o tej samej odległości końcowej na obu flanżach mogą być wiertane jednocześnie przez odpowiednie głowice wiertnicze po obu stronachWęgiel wiertniczy wykorzystuje tajwański węgiel precyzyjny BT40 (z wewnętrznym chłodzeniem), a głowica wiertnicza wykorzystuje cementową wiertarkę z węglanu.Prędkość cięcia wiertarki wynosi do 200 m/min (w porównaniu z 25-35 m/min dla konwencjonalnych szybkich wiertarek stalowych)Serwo silnik napędza głowicę wiertniczą CNC do podania, przy czym szybki przejście wiertniczego, działające podanie,i szybkiego wycofywania sterowane przez system CNC i wypełnione automatyczniePozycja wycofania wiertarki może być ustawiona w komputerze hosta, zmniejszając bieg bezczynny i zwiększając jeszcze bardziej wydajność produkcji. Tolerancja średnicy wiertarki jest mniejsza niż 0.1 mm, a wykończenie powierzchniowe otworu (Ra) jest mniejsze niż 6,3 μm, zapewniając wysoką jakość obróbki otworu.
(1) Silnik wrotkowy jednostki wiertniczej posiada wysokiej jakości silnik falowy o maksymalnej prędkości obrotowej do 6000 obrotów/min.
(2) Prędkość napędu rury wiertniczej wynosi około 40 m/min (regulowana).
(3) Komponenty naprężone, takie jak wrot, są poddawane kuwaniu, obróbce cieplnej i badaniom nieniszczącym zgodnie z normami, zapewniając wystarczającą wytrzymałość, twardość, odporność na zużycie,i wysoka wytrzymałość na zmęczenie, aby spełnić wymagania długotrwałego żywienia i operacji rotacyjnychWęzeł pochodzi z tajwańskich marek, takich jak Jianchun lub Danquan.
(4)W celu zapewnienia dokładności działania urządzenia, odchylenie wrotnika musi być mniejsze niż 1/1000 przedziału pod wszystkimi warunkami maksymalnego obciążenia.
(5)Odległość do węzła jest wyposażona w regulowaną funkcję kompensacyjną.
(6)Sprzęgły ruchowe są zainstalowane w górnej i dolnej pozycji granicznej kolinearnego ruchu głowicy napędowej jednostki wiertniczej, aby służyć jako ochrona graniczna.
(7) Oprócz zabezpieczenia przełącznika granicznego zainstalowanego na głowicy mocy jednostkowej, układ sterujący jest również wyposażony w miękką ochronę graniczną dla jego pozycji granicznych.
Główne parametry:
| Model |
ADM2532 |
| Wielkość kąta ((mm) |
140*140*10~250*250*32 |
| Maksymalna długość surowca (m) |
14 |
| Siła oznaczania ((kN) |
1000 |
| Numer grupy znaków |
1 |
| Numer charakteru |
18 |
| Wielkość znaku (mm) |
14*10*19 |
| Zakres dokładnej odległości ((mm) |
50~220 (bez stopni) |
| Liczba wiertarki po każdej stronie |
3 ((2 grupy, łącznie 6) |
| Liczba ostrzy po każdej stronie |
3 |
|
Węgiel wiertniczy
|
BT1pozycja |
| Maksymalna średnica wiercenia (mm) |
Φ40 |
| Maksymalna prędkość obrotowa wrotnika ((r/min) |
6000 |
| Jednostka chłodząca wiertarki |
MQL 360-2 ((chłodzenie na sucho) |
| Pojemność magazynowania oleju w jednostce chłodzącej |
2 l |
| Olej do cięcia |
Oleje do cięcia na bazie olejów roślinnych ((2000-25) |
| zużycie paliwa |
5 ~ 50 ml/h |
| Rodzaj napędu wózka CNC |
Silnik serwokompresorowy AC, napęd z napędem na zestawie i z napędem na zestawie |
| Maksymalna prędkość podawania kąta ((m/min) |
40 |
| Metoda napędu ruchu z ustawieniem osi AB |
Wskazówka ruchu liniowego;serwo silnik AC;krętaczka piłkowa |
| Maksymalna prędkość jazdy głowicy wiertniczej deskorolki ((m/min) |
10 |
| Typ napędu głowicy wiertniczej |
Wskazówka ruchu liniowego;serwo silnik AC;krętaczka piłkowa |
| Maksymalna prędkość podawania głowicy wiertniczej ((m/min) |
14 |
| Metoda pracy ramienia wózka podajnika |
Typ podnoszenia pionowego |
| Liczba cylinderów przewracających się po stronie wyładowania |
4 |
| Metoda chłodzenia stacji hydraulicznej |
Chłodzenie powietrzem |
| Liczba osi CNC |
9 |
| Ciśnienie powietrza ((MPa) |
1 |
| Całkowita moc |
Około 150 kW |
