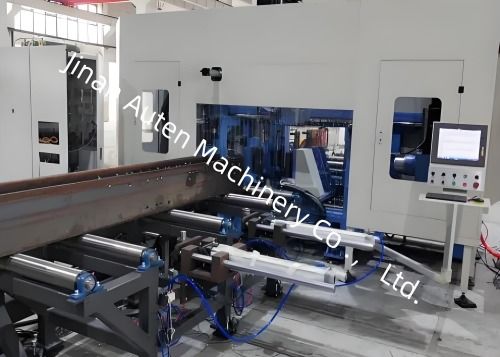

Bt40 Węzeł Węzeł Taper Structure Steel H Beam Cnc Drilling And Sawing Machine Line 5-30mm Drilling Diameter Range

Linia obróbcza do wiercenia i cięcia CNC ze stalową konstrukcją H-beamu, stożkiem wrzeciona BT40, zakresem średnic wiercenia 5-30MM

Cel linii produkcyjnej:

Ta linia produkcyjna jest przeznaczona głównie do wiercenia, gwintowania, piłowania i cięcia stali w kształcie litery H, stali kanałowej i innych stali.

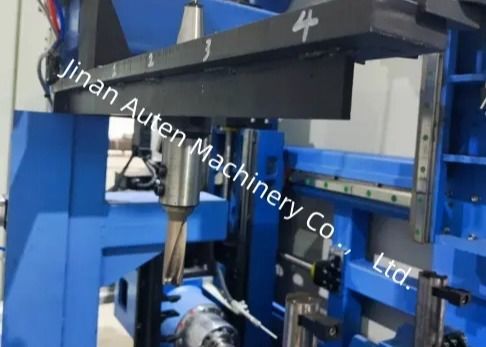

Głowica wiertarska wykorzystuje 3 szybkie wrzeciona BT40 do wiercenia na 3 powierzchniach stali. Każda powierzchnia ma 1 wrzeciono, a odpowiedni magazyn narzędzi może pomieścić do 4 specyfikacji narzędzi. Może realizować konwersję rysunków CAD na programy obróbcze; i może realizować synchroniczną pracę wielowątkową, a także może rozsądnie organizować wiercenie, obsługę przedmiotu obrabianego, wymianę narzędzi, pozycjonowanie wrzeciona i inne zadania, tak aby dwa lub trzy z nich mogły być wykonywane jednocześnie, co znacznie poprawia wydajność produkcji.

Głowica piłująca wykorzystuje piłę taśmową do cięcia stali na ustaloną długość.

Ta linia produkcyjna rezerwuje interfejs komunikacyjny, aby ułatwić klientom przyszłe zarządzanie systemem linii produkcyjnej.

Struktura i konfiguracja linii produkcyjnej:

Ta linia produkcyjna składa się z dwóch głównych części: linii produkcyjnej do wiercenia i linii produkcyjnej do piłowania. Część elektryczna jest również podzielona na dwie części, które kontrolują odpowiednio piłowanie i wiercenie. Obie części mogą działać niezależnie i mogą komunikować się ze sobą za pośrednictwem magistrali.

Komponenty:

Ta linia produkcyjna składa się głównie ze stołu materiałowego załadunku poziomego, głównej maszyny do wiercenia 3D, kanału podawania do wiercenia 3D, urządzenia podawania do wiercenia 3D, kanału wyładowczego do wiercenia 3D, systemu chłodzenia, systemu hydraulicznego, systemu pneumatycznego, systemu smarowania, systemu elektrycznego i innych części.

Linia produkcyjna przyjmuje stałe łoże i ruchomą strukturę przedmiotu obrabianego, co jest wygodne dla zautomatyzowanej produkcji

1. Stół materiałowy załadunku poziomego

Składa się ze wspornika stołu materiałowego, łańcucha transportowego, silnika redukcyjnego itp., który służy do transportu stali do kanału podawania.

Stół materiałowy załadunku poziomego jest połączony z prostowarką zakupioną przez klienta.

2. Trójwymiarowy kanał podawania do wiercenia

Trójwymiarowy kanał podawania do wiercenia wykorzystuje rolkę napędową do połączenia z prostowarką w miejscu klienta, akceptuje wyprostowany profil i automatycznie wysyła go do pozycji zacisku wózka podającego. Wysokość górnej płaszczyzny rolki w tym schemacie wynosi 800 mm od podłoża. Jeśli wysokość prostowarki jest inna, użytkownik powinien ją dostosować. Kanał podawania służy do przenoszenia przedmiotu obrabianego. Na przednim końcu kanału zainstalowany jest przełącznik fotoelektryczny do wykrywania przedniego końca przedmiotu obrabianego i określania odniesienia obróbki w kierunku X. Urządzenie boczne dociska przedmiot obrabiany mocno i opiera się o boczną rolkę pozycjonującą, aby uzyskać zgrubne pozycjonowanie przedmiotu obrabianego w kierunku Y.

GłówneSpecyfikacje:
