Profesjonalne automatyczne urządzenia do drukowania płaskich płytek CNC z wiązką wzdłużną
Wprowadzenie produktu:

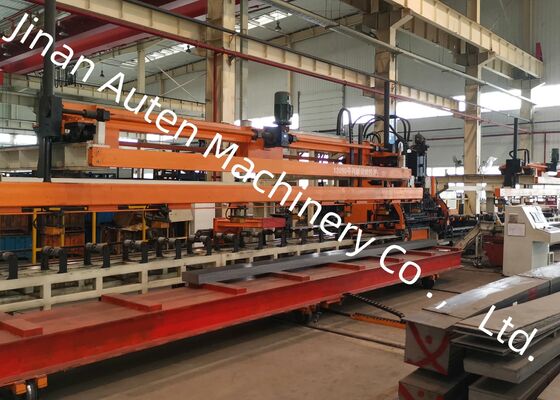

Nasza firma z powodzeniem opracowała zaawansowaną linię produkcyjną do obróbki blach CNC specjalnie zaprojektowaną do precyzyjnego bicia ciężkich pasów wzdłużnych samochodowych.Zaprojektowane do elementów wiązki o bardzo szerokim i grubej przekroju, szeroko stosowanych w ciężkich ciężarówkach, pojazdów górniczych, maszyn budowlanych i innych specjalistycznych pojazdów użytkowych, system zapewnia wyjątkową dokładność obróbki, wysoką wydajność produkcji,i stabilne długoterminowe wyniki operacyjneZapewnia inteligentne i niezawodne rozwiązanie produkcyjne dla nowoczesnej produkcji podwozia pojazdów.
Główne parametry techniczne:
| Nie, nie, nie. |
Nazwa |
Wartość |
| 1 |
Siła nominalna |
1200KN |
| 2 |
Rozmiar i zakres płyt przetwórczych |
| 3 |
Długość |
4000 ‰ 8000 mm |
| Szerokość |
200 ̊550 mm |
| Gęstość |
3 ̊6 mm |
| Wchodzący materiał arkuszowy, gięcie sierpowe |
≤ 7 mm/10 m |
| Nierównomierność arkusza w osi X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Nierówność arkusza w osi Y |
5 mm |
| Wykręcanie arkuszy |
≤ 50 mm |
| Właściwości mechaniczne materiału arkuszowego |
σb=510850N/mm2 |
| 4 |
Maksymalna średnica przebicia |
φ60 mm |
| 5 |
Liczba modułów |
25 |
| 6 |
Maksymalna prędkość |
| Oś X |
Max = 50 m/min |
| Oś Y |
Max = 30 m/min |
| 7 |
Dokładność przetwarzania |
| Oś X |
± 0,25/600 mm,± 0,50 / 3000 mm,± 0,7 / 8000 mm |
| Oś Y |
±0,2 mm / 600 mm |
| 8 |
Sposób przetwarzania |
Filtracja |
| 9 |
Odnośnik |
Oś X leży wzdłuż długości płyty, a współrzędna X otworu opiera się na końcu płyty; oś Y jest szerokością płyty, a odniesieniem jest linia środkowa.
|
| 11 |
Tryb działania |
Ręczne, automatyczne |
Cechy produktu

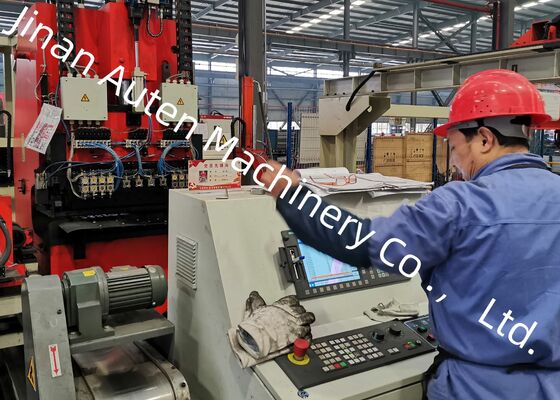

1Linia produkcyjna integruje wysokiej wydajności 828D CNC system sterowania z zaawansowanym serwo napędzanym mechanizmem podawania,osiągnięcie szybkiego przetwarzania przy zachowaniu doskonałej dokładności wymiarowej, doskonała powtarzalność pozycjonowania i spójna jakość obróbki przez cały cykl produkcyjny.
2W zestawie rolkowym materiału podtrzymującego wbudowany jest serwo sterowany mechanizm automatycznego skupiania,umożliwiające wydajne przetwarzanie wiązek wzdłużnych z różnymi konfiguracjami przekroju poprzecznegoSystem automatycznie kompensuje różnice wysokości w zakresie od 0 do 200 mm, zapewniając precyzyjne ustawienie obrabiarków, stabilne wsparcie materiałowe,i niezawodną wydajność podania podczas obróbki.
3Sprzęt umożliwia instalację do 25 drukarek o różnej średnicy, zapewniając wszechstronne układy narzędziowe i wydajną adaptację produkcji.Zoptymalizowany system zarządzania matrycą umożliwia szybką wymianę i wygodną regulację, skutecznie skracając czas przygotowania do instalacji, jednocześnie zwiększając elastyczność produkcji i ogólną wydajność operacyjną.
4Cały cykl produkcyjny, w tym załadunek materiału, operacje perforacji i rozładunek gotowych komponentów, jest wykonywany automatycznie za pośrednictwem zintegrowanego systemu produkcji.Ta zaawansowana automatyzacja minimalizuje ręczne interwencje, zmniejsza wymagania pracownicze i znacznie poprawia zdolność produkcyjną, stabilność procesu i spójność produktu.
5. Odpady od bicia powstałe podczas obróbki są automatycznie przenoszone i zbierane za pośrednictwem zintegrowanego systemu usuwania złomu.zapobiega gromadzeniu się materiału, a także zapewnia ciągłą, wydajną i nieprzerwaną produkcję.
6Inteligentne oprogramowanie do programowania obsługuje bezpośredni import rysunków AutoCAD i plików DXF generowanych przez różne główne platformy CAD.,system automatycznie analizuje dane projektowe i przekształca je w programy obróbki, co upraszcza procedury programowania, skraca czas przygotowania produkcji,i minimalizuje potencjalne błędy operacyjne, zwiększając ogólną wydajność produkcji.
Na wystawie produktu prezentowana jest starannie wybrana kolekcja gotowych próbek wiązki wzdłużnej wyprodukowanych na tej zautomatyzowanej linii produkcyjnej,zawierające różne specyfikacje powszechnie stosowane w ciężarówkach górniczychTe elementy demonstracji wyraźnie ilustrują wyjątkową dokładność pozycjonowania otworów maszyny.wyższa jakość bicia, i doskonałą spójność wymiarową, pozwalającą klientom, inżynierom i inspektorom jakości bezpośrednio ocenić zdolność obróbki sprzętu, precyzję produkcji,i niezawodność produkcji.
Ta zaawansowana maszyna do drukowania wiązki wzdłużnej CNC jest specjalnie zaprojektowana do precyzyjnego drukowania płaskich wiązek wzdłużnych stosowanych w przemyśle motoryzacyjnym.Jest szeroko stosowany w produkcji wiązek wzdłużnych podwozia ciężarówek ciężarowych, pojazdów górniczych, maszyn budowlanych i innych specjalistycznych pojazdów użytkowych.Dzięki wytwarzaniu bardzo precyzyjnych wzorów otworów, które spełniają rygorystyczne wymagania dotyczące konstrukcji i inżynierii, urządzenie zapewnia niezawodne rozwiązanie produkcyjne dla krytycznych komponentów nośnych.Zapewnienie większej efektywności produkcyjnej, zwiększona integralność konstrukcyjna i konsekwentnie wyższa jakość produktu.
