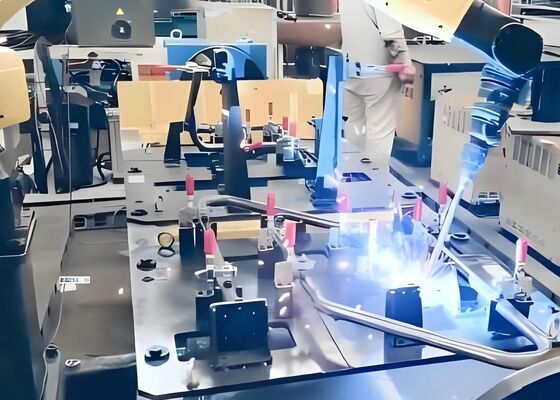

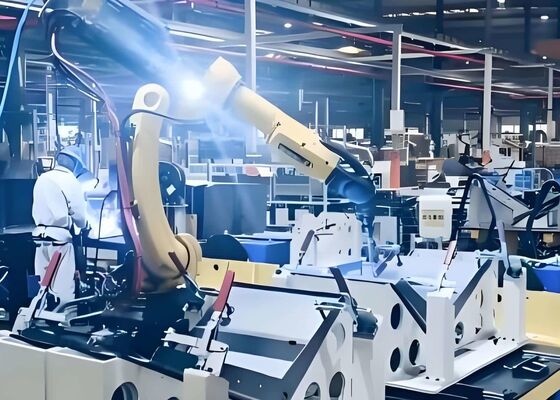

Standardowa stacja spawalnicza z automatyczną pochodnią spawalniczą w inżynierii maszynowej i budowie statków
Wprowadzenie do standardowego stanowiska pracy spawalniczej
Robotyzowana stacja pracy spawalnicza składa się głównie z robota spawalniczego, źródła zasilania spawalniczego, pochodni spawalniczej, zaawansowanych funkcji spawalniczych, szybków bramkowych, pozycjonera i urządzeń narzędziowych.Inteligentny robot, w połączeniu z elastycznymi osiami zewnętrznymi, nie tylko poszerza powierzchnię pracy i poprawia jakość spawania, ale umożliwia również spawanie wielopozycyjne,całkowicie spełniające potrzeby spawania różnych złożonych części roboczych.
Specyfikacje działania
| Kategoria |
Zawartość |
Główne parametry techniczne |
|
Wydajność robota
|
Rozpiętość ramienia |
1465MM, 2010MM |
| Powtarzalność |
±0,03MM,±0,07MM |
| Pojemność ładunkowa |
12 kg |
|
Ogólne parametry
|
Stopnie swobody |
6 osi - 11 osi |
| Zasilanie |
System trójfazowy o pięciu przewodach 3×380V±10%/50HZ |
| Prędkość poprzeczna osi X |
≥ 20/MIN |
| Prędkość poprzeczna osi Y |
≥12/MIN |
| Prędkość poprzeczna osi Z |
≥8/MIN |
| Prędkość obrotu pozycjonera |
0.05-0.9RPM |
| Prędkość nachylenia pozycjonera |
0.14-0.4RPM |
Zintegrowane funkcje
1Wysoka wydajność i stabilność do ciągłej pracy
Wspiera 24-godzinną ciągłą produkcję, znacząco poprawiając wydajność produkcji, zmniejsza zależność od ręcznych technik spawania, minimalizuje błędy ludzkie,i pomaga przedsiębiorstwom obniżyć koszty i zwiększyć wydajność.
2. Bezpieczeństwo i ochrona środowiska dla poprawy środowiska pracy
Inteligentna technologia spawania zmniejsza światło łuku, dym i rozpraszanie, skutecznie minimalizując wpływ na zdrowie pracowników.tworzy czystsze środowisko produkcyjne.
3Dokładna kontrola i stabilna jakość spawania
Wykorzystanie inteligentnej technologii wykrywania skutecznie unika wpływu czynników środowiskowych na jakość spawania.
4Elastyczna obsługa i dostosowanie do różnych potrzeb spawania
Posiada szeroki zakres działania, obsługujący spawanie wielowzroczne i wielopozycyjne..
Standardowa seria stacji roboczych
Standardowa stacja robotowa może osiągnąć ponad 200 kombinacji robotów, pozycjonatorów,i bramki naziemnej, aby spełnić wymagania dotyczące przewracania i przemieszczania różnych części roboczych i spełnić specyfikacje procesu spawania części roboczych.
Najważniejsze informacje o produkcie
1. Małe części Konturowanie Stołu Projektowanie: Odpowiadając na wyzwanie różnych typów i kształtów małych części, małe części Konturowanie stołu jest zaprojektowany w celu zapewnienia dokładności 0,1 mm między małe części,rozwiązanie problemu trudności w identyfikacji wielu małych części o różnych kształtach.
2Inteligentne 3D pozycjonowanie czujników kontaktowych: robot spawalniczy wykorzystuje inteligentne rozwiązanie pozycjonowania czujników kontaktowych 3D.oblicza wartości postawy robota i automatycznie kompensować, rozwiązując problemy nadmiernego odchylenia części konstrukcyjnych i trudności z pozycjonowaniem małych części.
3. Buforowany uchwyt przystosowany do kąta: robot obsługujący jest wyposażony w buforowany uchwyt przystosowany do kąta w celu zrekompensowania zawieszenia małych części spowodowanego zbyt dużymi wymiarami spawania,zapewnienie stabilności małych części podczas obsługi.
4- Pozycjonator głowicy i ogona: Aby rozwiązać problem różnych elementów konstrukcyjnych,urządzenie do pozycjonowania ogonów, które można przemieszczać, jest stosowane do dostosowywania się do elementów konstrukcyjnych o różnej długości, zwiększając elastyczność i wydajność linii produkcyjnej.
5. Podwójny zjeżdżalnik stacji robota: Projekt podwójnej zjeżdżalniki stacji robota pozwala dwóm robotom dzielić ten sam zjeżdżalnik, ale działać niezależnie.Takie zaprojektowanie znacząco poprawia wydajność spawania i skraca cykl produkcji.
6Zwiększona wydajność i jakość produkcji Przykładem jest spawanie małych części do tylnej ramy ładowarki 955, czas spawania pojedynczej części zmniejsza się do 45 minut,która jest o 25% szybsza niż tradycyjne ręczne spawanieWskaźnik kwalifikacji produktu wzrasta z 91% do 97,5%, znacząco poprawiając jakość produkcji.
Wnioski
Maszyny inżynieryjne:Używane w produkcji różnych precyzyjnych części mechanicznych, takich jak te do przemysłu motoryzacyjnego i lotniczego.
Budowa statków:Słodzenie wysokiej wytrzymałości dla elementów konstrukcyjnych statków, ram kabinowych itp.
Budownicze konstrukcje stalowe:Wykorzystywane w budynkach stalowych w celu poprawy nośności i wydajności sejsmicznej konstrukcji.
Przypadki zastosowania:
