Używany do belek lekkich ciężarówek CNC wykrawarka wzdłużna Linia do obróbki blachy
Wprowadzenie produktu:

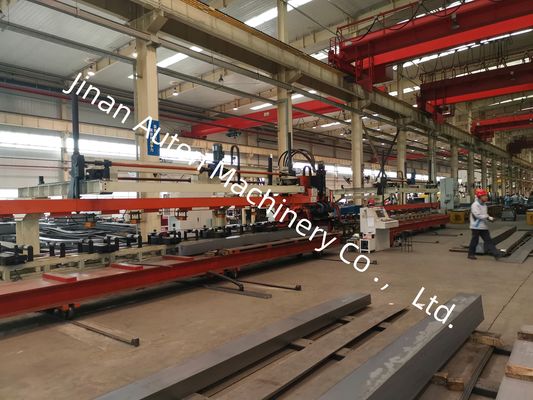

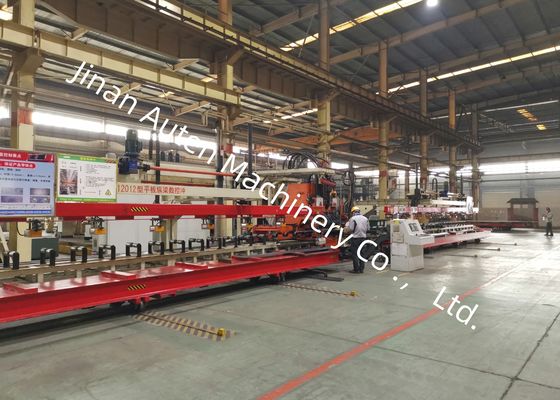

Nasza firma z sukcesem opracowała zaawansowaną, wysokowydajną linię do obróbki blachy CNC dedykowaną do precyzyjnego wykrawania samochodowych belek podłużnych o dużej wytrzymałości. System, zaprojektowany specjalnie dla ultraszerokich i grubych elementów belek stosowanych w ciężkich samochodach ciężarowych, pojazdach górniczych, sprzęcie budowlanym i innych specjalistycznych pojazdach użytkowych, system zapewnia wyjątkową precyzję obróbki, wysoką wydajność produkcji i wyjątkową stabilność operacyjną, co czyni go idealnym rozwiązaniem do produkcji nowoczesnych podwozi pojazdów.
Główne parametry techniczne:
| NIE. |
Nazwa |
Wartość |
| 1 |
Siła nominalna |
1200KN |
| 2 |
Rozmiar i zakres płyt do obróbki |
| 3 |
Długość |
4000 ~ 8000 mm |
| Szerokość |
200 ~ 550 mm |
| Grubość |
3 ~ 6 mm |
| Gięcie sierpowe przychodzącego materiału arkuszowego |
≤7mm/10m |
| Nierówność arkusza osi X |
≤10mm/1000mm,≤20mm/8000mm |
| Nierówność arkusza w osi Y |
5mm |
| Wypaczenie arkusza |
≤50mm |
| Właściwości mechaniczne blachy |
σb=510～850N/mm2 |
| 4 |
Maks. Średnica wykrawania |
φ60mm |
| 5 |
Liczba modułów |
25 |
| 6 |
Maks. prędkość |
| Oś X |
Maks.=50 m/min |
| Oś Y |
Maks.=30 m/min |
| 7 |
Dokładność przetwarzania |
| Oś X |
±0,25/600mm,±0,50/3000mm,±0,7/8000mm |
| Oś Y |
±0,2 mm / 600 mm |
| 8 |
Metoda przetwarzania |
Filtrowanie |
| 9 |
Odniesienie |
Oś X biegnie wzdłuż długości płyty, a współrzędna X otworu opiera się na końcu płyty; oś Y to szerokość płyty, a odniesienie to linia środkowa.
|
| 11 |
Tryb pracy |
Ręczny, automatyczny |
Cechy produktu
1. Linia produkcyjna wyposażona jest w zaawansowany system sterowania CNC 828D zintegrowany z wysokowydajnym serwomechanizmem podawania. Ta kombinacja zapewnia szybkie prędkości produkcji przy jednoczesnym zachowaniu doskonałej dokładności wymiarowej, doskonałej powtarzalności i stałej jakości obróbki w każdym cyklu produkcyjnym.
2. W zespół rolek podtrzymujących materiał wbudowane jest automatyczne urządzenie centrujące napędzane serwomechanizmem, umożliwiające wydajną obróbkę belek wzdłużnych o różnej geometrii przekroju poprzecznego. System automatycznie kompensuje różnice wysokości w zakresie 0–200 mm, zapewniając precyzyjne ustawienie przedmiotu obrabianego i stabilną wydajność podawania.
3. Urządzenie może pomieścić do 25 wykrojników o różnych średnicach. Zoptymalizowana konfiguracja oprzyrządowania umożliwia szybką wymianę matrycy i wygodną instalację, znacznie skracając czas konfiguracji, jednocześnie poprawiając elastyczność produkcji i wydajność operacyjną.
4. Cały cykl produkcyjny – obejmujący załadunek materiału, wykrawanie i rozładunek gotowych części – jest w pełni zautomatyzowany. Ten zintegrowany proces produkcyjny minimalizuje interwencję ręczną, zmniejsza zapotrzebowanie na siłę roboczą i znacznie zwiększa ogólną produktywność produkcji.
5. Złom powstający podczas operacji wykrawania jest automatycznie usuwany poprzez zintegrowany system zbiórki odpadów, utrzymując czyste środowisko pracy, zapobiegając gromadzeniu się materiału i zapewniając ciągłą, nieprzerwaną produkcję.
6. Inteligentne oprogramowanie do programowania obsługuje bezpośredni import rysunków AutoCAD i plików DXF generowanych przez główne platformy CAD. Oprogramowanie wyposażone w intuicyjny interfejs człowiek-maszyna (HMI) automatycznie konwertuje dane projektowe na programy obróbki, upraszczając procedury programowania, skracając czas konfiguracji i minimalizując błędy programowania.

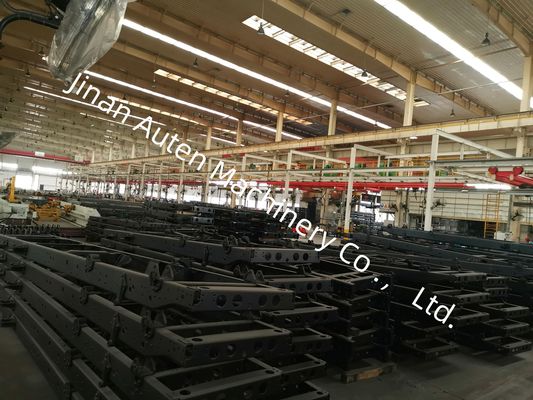

Ekspozycja produktów przedstawia starannie wybraną kolekcję gotowych próbek belek podłużnych wyprodukowanych na tej zautomatyzowanej linii produkcyjnej, reprezentujących różne specyfikacje powszechnie stosowane w samochodach górniczych, ciężkich pojazdach użytkowych, maszynach budowlanych i specjalistycznym sprzęcie transportowym. Te elementy demonstracyjne wyraźnie ilustrują wyjątkową dokładność pozycjonowania otworów maszyny, doskonałą jakość wykrawania i wyjątkową spójność wymiarową, umożliwiając klientom, inżynierom i inspektorom jakości bezpośrednią ocenę możliwości obróbki sprzętu, precyzji produkcji i niezawodności produkcji.
Ta zaawansowana wykrawarka wzdłużna CNC została specjalnie zaprojektowana do precyzyjnego wykrawania płaskich belek wzdłużnych stosowanych w przemyśle motoryzacyjnym. Znajduje szerokie zastosowanie przy produkcji belek podłużnych podwozi samochodów ciężarowych o dużej ładowności, pojazdów górniczych, maszyn budowlanych i innych specjalistycznych pojazdów użytkowych. Dzięki wytwarzaniu bardzo dokładnych wzorów otworów, które spełniają rygorystyczne wymagania montażowe i inżynieryjne, sprzęt zapewnia niezawodne rozwiązanie produkcyjne dla kluczowych elementów nośnych. Wysoka precyzja obróbki, niezawodne działanie operacyjne i zautomatyzowane możliwości produkcyjne znacząco przyczyniają się do poprawy wydajności produkcji, zwiększonej integralności strukturalnej i niezmiennie najwyższej jakości produktu.
