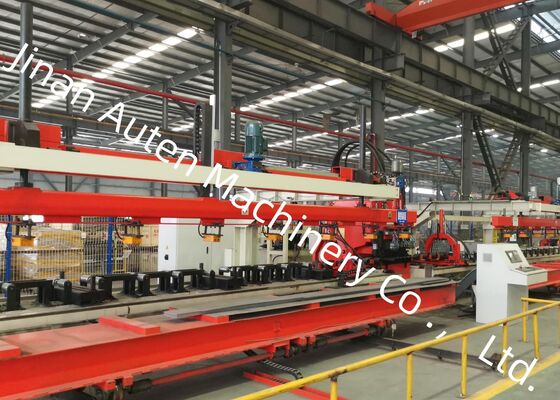

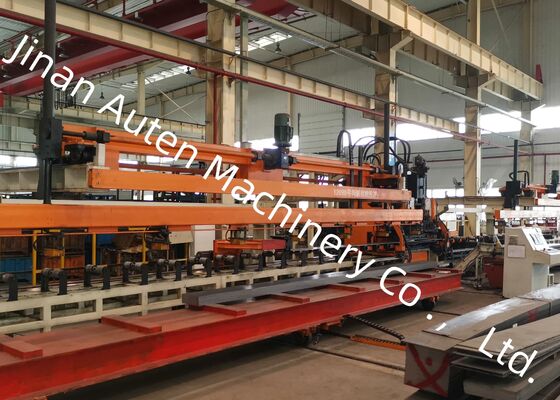

4-9mm grubość płyty Cnc automatyczna linia do przetwarzania metalowych arkuszy do ciężkich pojazdów
Wprowadzenie produktu:
Nasza firma niezależnie zaprojektowała i opracowała najnowocześniejszą,wysokiej wydajności automatyczna linia przetwarzania arkuszy, specjalnie zaprojektowana do precyzyjnego przebijania wysokowytrzymałych pasów wzdłużnych samochodowychSystem jest zoptymalizowany do obróbki elementów wiązki wzdłużnej ultra szerokiej i ciężkiej, powszechnie stosowanych w ciężkich pojazdach, ciężarówkach górniczych, maszynach budowlanych,i innych specjalistycznych pojazdów użytkowych, zapewniając wyjątkową wydajność, dokładność obróbki i niezawodność operacyjną.
Główne parametry techniczne:
| Nie, nie, nie. |
Nazwa |
Wartość |
| 1 |
Siła nominalna |
1200KN |
| 2 |
Rozmiar i zakres płyt przetwórczych |
| 3 |
Długość |
4000 ‰ 8000 mm |
| Szerokość |
200 ̊550 mm |
| Gęstość |
3 ̊6 mm |
| Wchodzący materiał arkuszowy, gięcie sierpowe |
≤ 7 mm/10 m |
| Nierównomierność arkusza w osi X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Nierówność arkusza w osi Y |
5 mm |
| Wykręcanie arkuszy |
≤ 50 mm |
| Właściwości mechaniczne materiału arkuszowego |
σb=510850N/mm2 |
| 4 |
Maksymalna średnica przebicia |
φ60 mm |
| 5 |
Liczba modułów |
25 |
| 6 |
Maksymalna prędkość |
| Oś X |
Max = 50 m/min |
| Oś Y |
Max = 30 m/min |
| 7 |
Dokładność przetwarzania |
| Oś X |
± 0,25/600 mm,± 0,50 / 3000 mm,± 0,7 / 8000 mm |
| Oś Y |
±0,2 mm / 600 mm |
| 8 |
Sposób przetwarzania |
Filtracja |
| 9 |
Odnośnik |
Oś X leży wzdłuż długości płyty, a współrzędna X otworu opiera się na końcu płyty; oś Y jest szerokością płyty, a odniesieniem jest linia środkowa.
|
| 11 |
Tryb działania |
Ręczne, automatyczne |
Cechy produktu

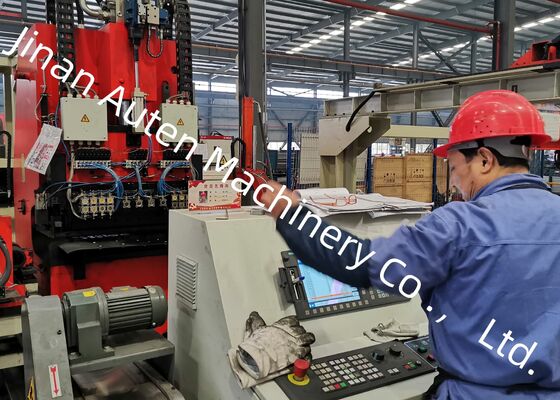

1Linia produkcyjna wyposażona jest w zaawansowany system sterowania CNC 828D zintegrowany z wysokiej wydajności serwo napędzaną technologią karmienia.Ta konfiguracja zapewnia wysoką prędkość produkcji przy zachowaniu wyjątkowej dokładności wymiarowej i powtarzalnej jakości obróbki dla każdego obrabiarkę.
2W układzie rolkowym wsparcia podawania wbudowany jest serwo sterowany automatyczny mechanizm centralnego, umożliwiający wydajne obróbkę wiązek wzdłużnych o różnych profilach przekrojowych.System automatycznie rekompensuje zmiany wysokości w zakresie od 0 do 200 mm, zapewniając dokładne umieszczenie materiału i stabilną wydajność żywienia.
3Maszyna jest w stanie pomieścić do 25 drukarek o różnej średnicy.znacząco skracając czas instalacji i zwiększając elastyczność produkcji.
4. załadunek materiału, przebicie i rozładunek gotowej części są wykonywane automatycznie przez cały cykl produkcji.obniża koszty pracy, i maksymalizuje wydajność produkcji.
5. Odpady wytwarzane podczas procesu przebijania są automatycznie wyładowywane i zbierane za pośrednictwem zintegrowanego systemu usuwania odpadów, utrzymując czyste środowisko produkcyjne i zapewniając ciągłe,nieprzerwana praca maszyny.
6. Inteligentne oprogramowanie do programowania obsługuje bezpośredni import rysunków AutoCAD i plików DXF generowanych przez główne systemy CAD.oprogramowanie automatycznie konwertuje dane projektowe do programów obróbki, uproszczenie procedur programowania, skrócenie czasu przygotowania produkcji i zminimalizowanie możliwości błędów programowania.
Wyświetlacz produktu obejmuje starannie dobraną gamę gotowych próbek wiązki wzdłużnej wytwarzanych przez tę zautomatyzowaną linię produkcyjną,obejmująca wiele specyfikacji powszechnie stosowanych w ciężarówkach górniczychTe elementy demonstracji wyraźnie pokazują wyjątkową dokładność pozycjonowania otworów maszyny, doskonałą jakość bicia,i doskonała spójność wymiarowa, zapewniając klientom, inżynierom i personelowi inspekcyjnemu bezpośrednią ocenę precyzji obróbki i wydajności produkcyjnej sprzętu.
Ten zaawansowany system ciosów CNC jest specjalnie zaprojektowany do precyzyjnego ciosów płaskich wiązek wzdłużnych stosowanych w przemyśle motoryzacyjnym.Jest specjalnie opracowany do obróbki wiązek wzdłużnych podwozia dla ciężarówek, pojazdów górniczych, urządzeń budowlanych i innych ciężkich pojazdów użytkowych. Produkując bardzo precyzyjne wzory otworów, które spełniają wymagające wymagania montażowe i konstrukcyjne,maszyna zapewnia niezawodne rozwiązanie produkcyjne dla krytycznych komponentów nośnych, zapewniając najwyższą jakość produktu, integralność strukturalną i wydajność produkcji.
