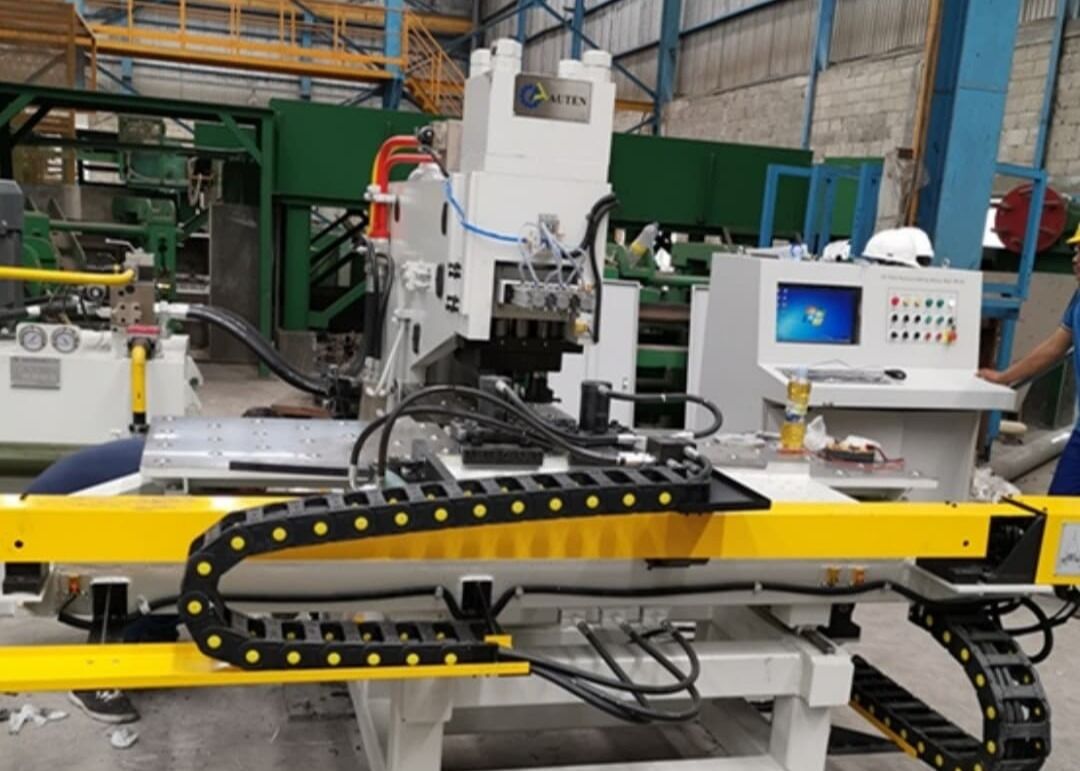

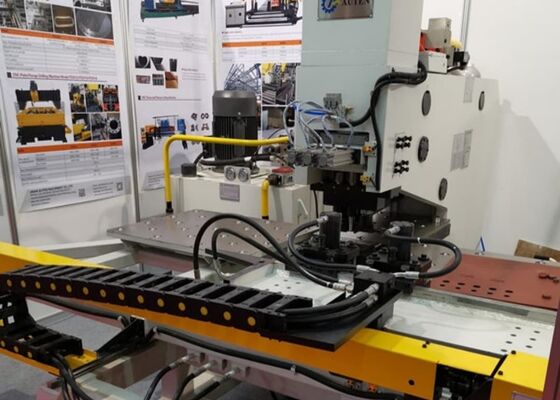

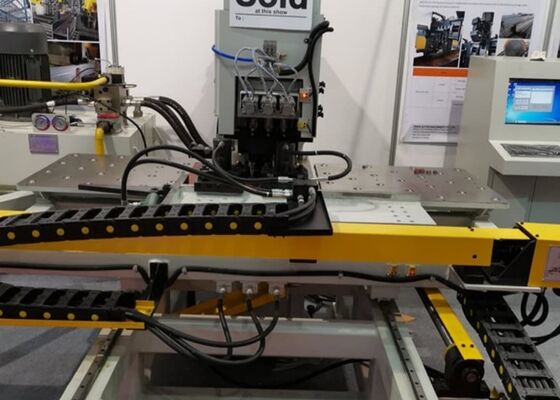

Model BNC100 Cnc Wykrawarka do płyt łączących dla przemysłu konstrukcji stalowych mostów
Obowiązująca branża:
Maszyna używana do wysokowydajnego wykrawania na płytach łączących, szeroko stosowana w przemyśle mostowym, kątowym i konstrukcji stalowych itp.
Dane techniczne:
| Model |
BNC100 |
| Maksymalny rozmiar obrabianego przedmiotu (mm) |
1500*800 |
| Maks. średnica wykrawania (mm) |
Φ26 |
| Maks. średnica wiercenia (mm) |
/ |
| Stożek wrzeciona wiertarki |
/ |
| Grubość blachy (mm) |
Wbijanie |
5～25 (Q235) |
| Wiercenie |
/ |
| Siła przebijania (kN) |
1000/1200 |
| Siła znakowania (kN) |
800/1200 |
| Min. odległość otworu od krawędzi płyty (mm) |
Wbijanie |
25 |
| Wiercenie |
/ |
| Rozmiar znaku (mm) |
14*10*19 |
| Ilość charakteru |
12 |
| Stacje matrycowe |
3 |
| Prędkość posuwu wiercenia (mm/min) |
/ |
| Skok wrzeciona wiertniczego (mm) |
/ |
| Prędkość obrotowa wrzeciona wiertniczego (r/min) |
/ |
| Tryb programowania |
Programowanie poleceń, oprogramowanie do rysowania lub układania Auto CAD |
| Wymiary gabarytowe L*W*H (m) |
3,2*3*1,9 |
Funkcje struktury:
1. W ramie maszyny zastosowano spawaną konstrukcję z blachy stalowej w kształcie litery C, zapewniającą wyjątkową sztywność konstrukcyjną i przestronną przestrzeń roboczą dla wydajnego transportu i przetwarzania materiałów.
2. Urządzenie skonfigurowane jest z trzema stanowiskami obróbczymi, w tym jednym dedykowanym stanowiskiem znakującym. Wprowadzono automatyczne indeksowanie i przełączanie stacji, aby poprawić produktywność i usprawnić operacje przetwarzania.
3. Hydrauliczny system mocowania jest przeznaczony do mocowania przedmiotów o różnej grubości. W połączeniu z precyzyjnym blokiem pozycjonującym z zerowym odniesieniem i stołem roboczym z przenoszeniem kulek, zapewnia dokładne pozycjonowanie, stabilne podparcie i płynny ruch materiału podczas obróbki.
4. Zarówno oś X, jak i oś Y napędzane są przez wysokowydajne serwomotory, precyzyjne śruby kulowe i systemy prowadnic liniowych. Dwuosiowa platforma sterowania CNC gwarantuje dokładne pozycjonowanie i doskonałą precyzję wykrawania w całym cyklu obróbki.
5. Cały proces produkcyjny jest w pełni zautomatyzowany. Operatorzy muszą jedynie zaimportować rysunek przedmiotu obrabianego do systemu sterowania, co znacznie upraszcza obsługę, jednocześnie zwiększając wydajność produkcji.
Bliższe dane:
1. Maszyna ma konstrukcję otwartą w kształcie litery C, zapewniającą doskonały dostęp i dużą przestrzeń roboczą dla wygodnego załadunku, rozładunku i konserwacji detali.
2. Rama maszyny, podstawa i stół roboczy są wykonane w całości z wysokiej jakości spawanych blach stalowych i poddane obróbce odprężającej. Ten proces produkcyjny zapewnia doskonałą wytrzymałość konstrukcyjną, sztywność i długoterminową trwałość eksploatacyjną.
3. Urządzenie wyposażone jest w cztery standardowe stacje narzędziowe, w tym dwie stacje wykrawania, jedną stację wiertniczą i jedną stację znakującą. Automatyczny wybór i przełączanie stacji narzędziowych poprawia wydajność operacyjną i skraca czas konfiguracji.
4. Dwa hydrauliczne zespoły zaciskowe bezpiecznie pozycjonują stalowe płyty na stole roboczym. System jest w stanie obsługiwać detale o różnych wymiarach i grubościach. W połączeniu z precyzyjnymi blokami ustalającymi i stołem do przenoszenia kulek zapewnia niezawodną dokładność pozycjonowania i płynną obsługę materiału.
5. Ruch stołu roboczego sterowany jest za pomocą serwomotorów i precyzyjnych napędów śrubowo-tocznych, zapewniających stabilne i dokładne pozycjonowanie blachy stalowej. Podczas obróbki podwójne zaciski hydrauliczne mocno mocują obrabiany przedmiot, aby zachować precyzję obróbki i stabilność operacyjną.
6. Osie X i Y wykorzystują podwójne prowadnice liniowe o dużej wytrzymałości, precyzyjne śruby kulowe i serwomotory prądu przemiennego o dużej bezwładności. Taka konfiguracja zapewnia wyjątkową dokładność pozycjonowania, stabilność ruchu i powtarzalną wydajność obróbki.
7. Przewidziano ręczny system smarowania prowadnic liniowych i śrub kulowych, zapewniający odpowiednie smarowanie, mniejsze zużycie i długoterminową niezawodność sprzętu.
8. Krytyczne komponenty hydrauliczne i elektryczne pochodzą od uznanych na całym świecie producentów, co zapewnia doskonałą wydajność, wyjątkową niezawodność, niskie wymagania konserwacyjne i dłuższą żywotność.
Szczegóły maszyny:
Ten zaawansowany system CNC do wykrawania, wiercenia i znakowania płyt został opracowany specjalnie do zastosowań związanych z obróbką blach stalowych w branży produkcji wież transmisyjnych. Maszyna zapewnia wyjątkową precyzję obróbki, konsekwentnie spełniając rygorystyczne tolerancje wymiarowe i wymagania dotyczące jakości powierzchni. Oprócz produkcji wież stalowych, sprzęt nadaje się do szerokiego zakresu zastosowań w przemysłowej obróbce blach, zapewniając niezawodne możliwości wykrawania, wiercenia i znakowania różnych komponentów metalowych. Połączenie wysokiej wydajności, precyzyjnej obróbki i elastyczności operacyjnej pomaga producentom zoptymalizować przepływy pracy, poprawić jakość produktów i zwiększyć ogólną produktywność produkcji w wielu branżach.
