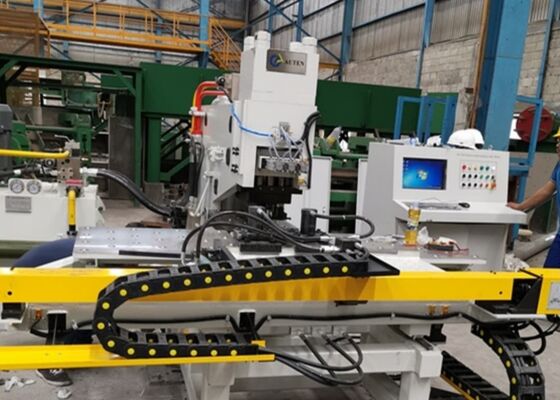

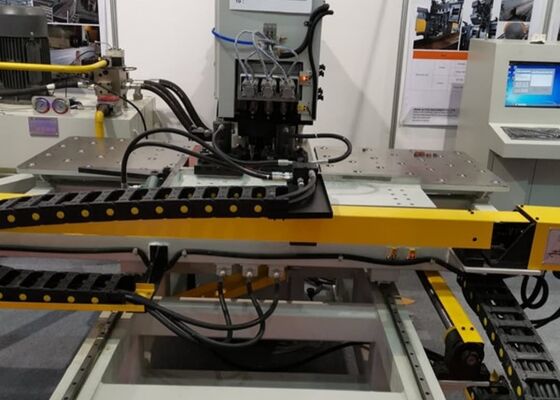

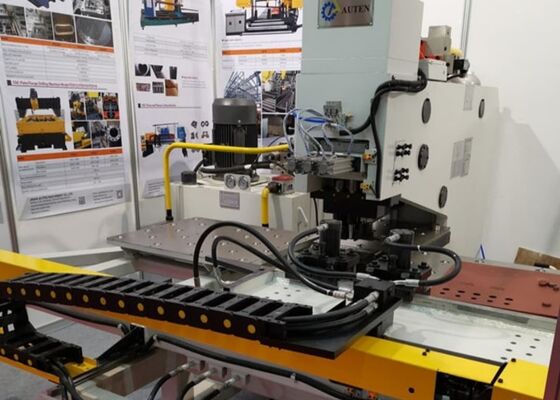

Automatyczna maszyna do znakowania i wiercenia płyt CNC BNC100 do wież stalowych
Obowiązująca branża:
Maszyna używana do wysokowydajnego wykrawania na płytach łączących, szeroko stosowana w przemyśle mostowym, kątowym i konstrukcji stalowych itp.
Dane techniczne:
| Model |
BNC100 |
| Maksymalny rozmiar obrabianego przedmiotu (mm) |
1500*800 |
| Maks. średnica wykrawania (mm) |
Φ26 |
| Maks. średnica wiercenia (mm) |
/ |
| Stożek wrzeciona wiertarki |
/ |
| Grubość blachy (mm) |
Wbijanie |
5～25 (Q235) |
| Wiercenie |
/ |
| Siła przebijania (kN) |
1000/1200 |
| Siła znakowania (kN) |
800/1200 |
| Min. odległość otworu od krawędzi płyty (mm) |
Wbijanie |
25 |
| Wiercenie |
/ |
| Rozmiar znaku (mm) |
14*10*19 |
| Ilość charakteru |
12 |
| Stacje matrycowe |
3 |
| Prędkość posuwu wiercenia (mm/min) |
/ |
| Skok wrzeciona wiertniczego (mm) |
/ |
| Prędkość obrotowa wrzeciona wiertniczego (r/min) |
/ |
| Tryb programowania |
Programowanie poleceń, oprogramowanie do rysowania lub układania Auto CAD |
| Wymiary gabarytowe L*W*H (m) |
3,2*3*1,9 |
Funkcje struktury:
1. Rama maszyny wykorzystuje spawaną konstrukcję z blachy stalowej w kształcie litery C, zapewniającą wyjątkową sztywność i duży obszar roboczy.
2. Maszyna wyposażona jest w trzy stanowiska obróbcze, w tym jedno dedykowane stanowisko znakujące, z automatycznym przełączaniem stanowisk w celu maksymalizacji wydajności operacyjnej.
3. System mocowania został zaprojektowany tak, aby pomieścić przedmioty o różnej grubości. W połączeniu z blokiem pozycjonującym z zerowym odniesieniem, elementy obrabiane są podtrzymywane na stole przenoszącym kulki, co zapewnia płynną obsługę i precyzyjne ustawienie.
4. Oś X i oś Y napędzane są serwomotorami, precyzyjnymi śrubami kulowymi i prowadnicami liniowymi. Dwuosiowy system sterowania CNC zapewnia dokładne pozycjonowanie i bardzo precyzyjne operacje wykrawania.
5. Cały proces obróbki jest w pełni zautomatyzowany. Operatorzy po prostu importują rysunek przedmiotu obrabianego do systemu sterowania, co znacznie upraszcza obsługę i zwiększa produktywność.
Bliższe dane:
1. Maszyna ma konstrukcję z otwartą ramą typu C, zapewniającą dużo miejsca na wygodną obsługę i lepszą dostępność.
2. Rama, podstawa i stół roboczy są w całości wykonane ze spawanych płyt stalowych, które poddawane są obróbce odprężającej i starzeniowej, aby zapewnić wysoką wytrzymałość, doskonałą sztywność i długoterminową trwałość.
3. Maszyna wyposażona jest w cztery standardowe stanowiska narzędziowe – dwa do wykrawania, jedno do wiercenia i jedno do znakowania. Zmiany oprzyrządowania są wykonywane automatycznie, aby zapewnić wydajną pracę.
4. Dwa hydrauliczne zespoły mocujące bezpiecznie utrzymują stalowe płyty na stole roboczym. System przeznaczony jest do obróbki detali o różnych rozmiarach i grubościach. W połączeniu z referencyjnymi blokami pozycjonującymi i stołem do przenoszenia kulek gwarantuje dokładne pozycjonowanie i płynną obsługę materiału.
5. Ruch stołu roboczego napędzany jest serwomotorami i precyzyjnymi śrubami kulowymi, co umożliwia stabilne i precyzyjne pozycjonowanie płyty. Podczas obróbki dwa zaciski hydrauliczne mocno mocują obrabiany przedmiot, aby zachować dokładność obróbki i stabilność operacyjną.
6. Osie X i Y są prowadzone przez dwie pary liniowych prowadnic tocznych o dużej wydajności, precyzyjne śruby kulowe i serwomotory prądu przemiennego o dużej bezwładności, zapewniające wyjątkową dokładność pozycjonowania i płynną kontrolę ruchu.
7. Ręczny układ smarowania obsługuje zarówno prowadnice liniowe, jak i śruby kulowe, zapewniając stałą konserwację i długoterminową niezawodność działania.
8. Wszystkie istotne komponenty hydrauliczne i elektryczne pochodzą od producentów o międzynarodowej renomie, co zapewnia najwyższą jakość, wysoką niezawodność, minimalną awaryjność i wydłużoną żywotność.
Szczegóły maszyny:
Ten zaawansowany system do obróbki metalu został specjalnie zaprojektowany do wykonywania operacji wykrawania, znakowania i wiercenia blach stalowych dla przemysłu produkującego wieże stalowe. Zapewnia wyjątkową precyzję obróbki, konsekwentnie spełniając rygorystyczne wymagania dotyczące tolerancji i osiągając wysoką jakość wykończenia powierzchni. Poza sektorem wież stalowych, to wszechstronne urządzenie oferuje niezawodne możliwości wykrawania, wiercenia i znakowania blach metalowych w różnorodnych zastosowaniach przemysłowych. Zapewnia niezmiennie wysoką wydajność operacyjną i precyzyjną obróbkę szerokiej gamy komponentów metalowych, optymalizując w ten sposób przepływ pracy i poprawiając jakość produktów w różnych środowiskach produkcyjnych.
