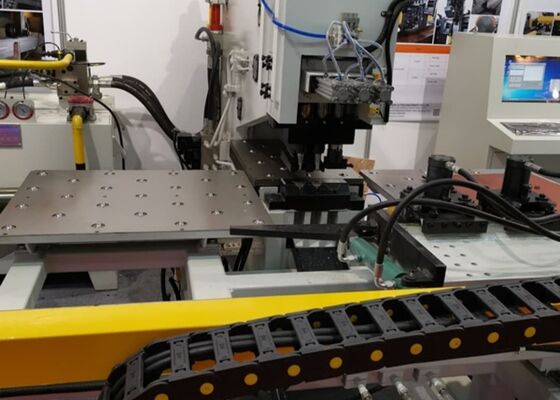

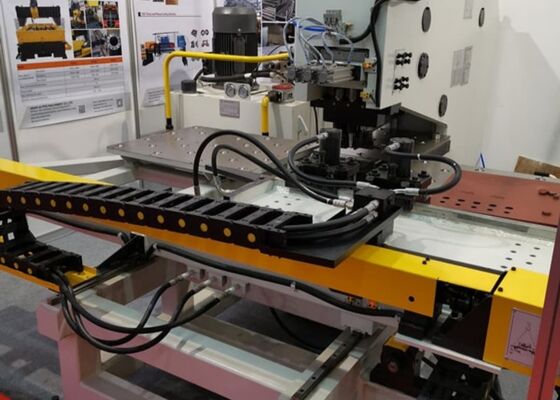

Płyty łączące CNC Wykrawarka Kąt mostu Zastosowanie w przemyśle stalowym
Obowiązująca branża:
Maszyna używana do wysokowydajnego wykrawania na płytach łączących, szeroko stosowana w przemyśle mostowym, kątowym i konstrukcji stalowych itp.
Dane techniczne:
| Model |
BNC100 |
| Maksymalny rozmiar obrabianego przedmiotu (mm) |
1500*800 |
| Maks. średnica wykrawania (mm) |
Φ26 |
| Maks. średnica wiercenia (mm) |
/ |
| Stożek wrzeciona wiertarki |
/ |
| Grubość blachy (mm) |
Wbijanie |
5～25 (Q235) |
| Wiercenie |
/ |
| Siła przebijania (kN) |
1000/1200 |
| Siła znakowania (kN) |
800/1200 |
| Min. odległość otworu od krawędzi płyty (mm) |
Wbijanie |
25 |
| Wiercenie |
/ |
| Rozmiar znaku (mm) |
14*10*19 |
| Ilość charakteru |
12 |
| Stacje matrycowe |
3 |
| Prędkość posuwu wiercenia (mm/min) |
/ |
| Skok wrzeciona wiertniczego (mm) |
/ |
| Prędkość obrotowa wrzeciona wiertniczego (r/min) |
/ |
| Tryb programowania |
Programowanie poleceń, oprogramowanie do rysowania lub układania Auto CAD |
| Wymiary gabarytowe L*W*H (m) |
3,2*3*1,9 |
Funkcje struktury:
1. W ramie maszyny zastosowano spawaną konstrukcję z blachy stalowej typu C, oferującą doskonałą sztywność i przestronną przestrzeń roboczą.
2. Maszyna wyposażona jest w trzy stanowiska obróbcze (w tym jedno stanowisko znakujące), z możliwością automatycznego przełączania stanowisk w celu zwiększenia efektywności operacyjnej.
3. System mocowania jest przeznaczony do mocowania przedmiotów o różnej grubości. W połączeniu z blokiem pozycjonującym z zerowym odniesieniem, obrabiany przedmiot jest wsparty na stole roboczym z przenoszeniem kulek, co zapewnia płynną obsługę i dokładne pozycjonowanie.
4. Oś X i oś Y napędzane są przez serwomotory, śruby kulowe i precyzyjne prowadnice liniowe. Dwuosiowy system sterowania CNC zapewnia dokładne pozycjonowanie i precyzyjne operacje wykrawania.
5. Cały proces obróbki jest w pełni zautomatyzowany. Operatorzy muszą jedynie zaimportować rysunek przedmiotu obrabianego do systemu sterowania, co znacznie upraszcza obsługę i zwiększa produktywność.
Bliższe dane:
1. Otwarta konstrukcja w kształcie litery C: Maszyna ma otwartą konstrukcję typu C, zapewniającą dużo miejsca dla wygodnej obsługi i lepszej dostępności.
2. Konstrukcja spawana w całości ze stali: Rama, podstawa i stół roboczy są zbudowane w całości ze spawanych płyt stalowych, które poddawane są obróbce odprężającej, aby zapewnić wysoką wytrzymałość, doskonałą sztywność i długoterminową trwałość.
3. Cztery stanowiska narzędziowe: Maszyna wyposażona jest w cztery standardowe stanowiska narzędziowe – dwa do wykrawania, jedno do wiercenia i jedno do znakowania. Zmiany pozycji oprzyrządowania są wykonywane automatycznie, co zapewnia wydajną pracę.
4. System mocowania: Maszyna wyposażona jest w dwa hydrauliczne zespoły dociskowe umożliwiające pewne przytrzymanie blach stalowych na stole roboczym. System przeznaczony jest do obróbki detali o różnych rozmiarach i grubościach. W połączeniu z referencyjnymi blokami pozycjonującymi i stołem roboczym z przenoszeniem kulek zapewnia dokładne pozycjonowanie i płynną obsługę materiału.
5. Ruchomy stół roboczy: Ruch stołu roboczego napędzany jest serwomotorami i precyzyjnymi śrubami kulowymi, co umożliwia dokładne i stabilne pozycjonowanie płyty. Podczas obróbki dwa zaciski hydrauliczne bezpiecznie przytrzymują przedmiot obrabiany, aby zachować dokładność obróbki i stabilność operacyjną.
6. Ruch w osi X i Y: Osie X i Y napędzane są po obu stronach przez dwie pary liniowych prowadnic tocznych o dużej wydajności, wraz z precyzyjnymi śrubami kulowymi i serwomotorami prądu przemiennego o dużej bezwładności, zapewniając wyjątkową dokładność pozycjonowania i płynną kontrolę ruchu.
7. Układ smarowania typu push: Maszyna wyposażona jest w ręczny układ smarowania zarówno prowadnic liniowych, jak i śrub kulowych, zapewniający stałą konserwację i długoterminową niezawodność działania.
8. Konfiguracja: Wszystkie najważniejsze elementy hydrauliczne i elektryczne tej maszyny są importowane od uznanych na arenie międzynarodowej producentów, co zapewnia najwyższą jakość, wysoką niezawodność, niski wskaźnik awaryjności i wydłużoną żywotność.

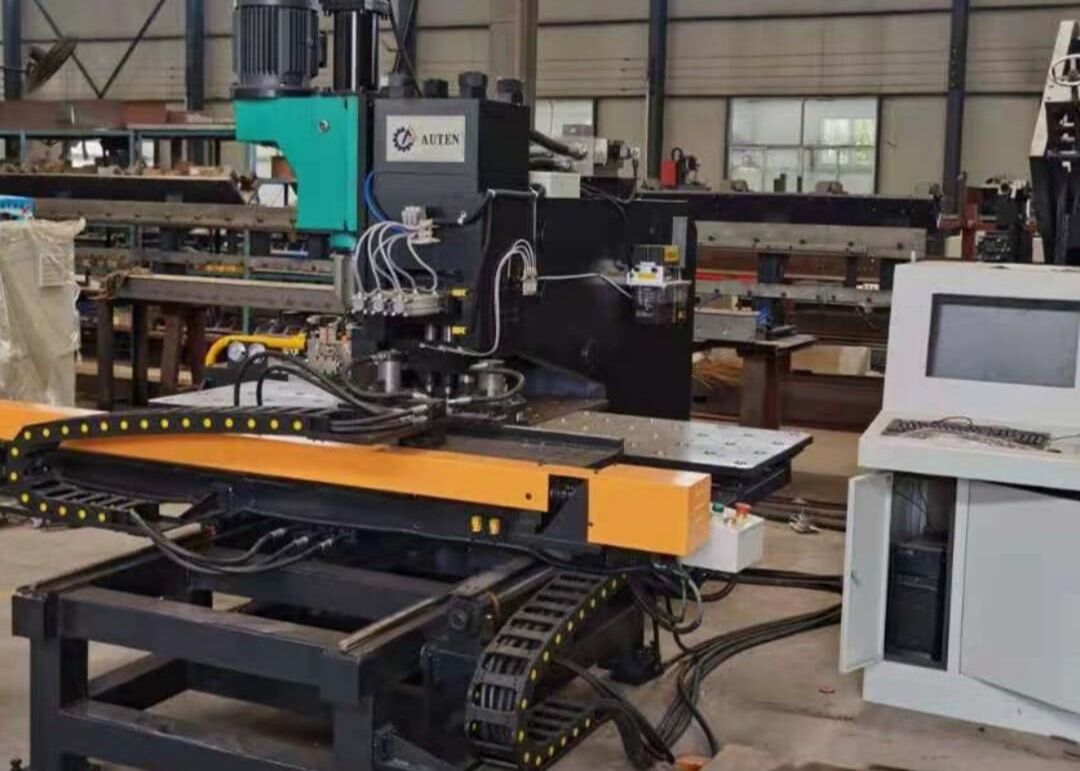

Szczegóły maszyny:
Ten zaawansowany system do obróbki metalu został specjalnie zaprojektowany do wykonywania operacji wykrawania, znakowania i wiercenia blach stalowych dla przemysłu produkującego wieże stalowe. Zapewnia doskonałą dokładność obróbki, spełniając rygorystyczne wymagania dotyczące tolerancji i wysokie standardy wykończenia powierzchni. Poza sektorem wież stalowych, ten wszechstronny sprzęt zapewnia niezawodne możliwości wykrawania, wiercenia i znakowania blach metalowych w szerokim zakresie zastosowań przemysłowych. Konsekwentnie zapewnia wysoką wydajność operacyjną i precyzyjną obróbkę wszystkich typów metalowych detali, optymalizując w ten sposób przepływ pracy i poprawiając jakość produktów w różnorodnych środowiskach produkcyjnych.
