Szczegóły Produktu:
Zapłata:
|
| Trasa osi X: | 300 mm | Trasa osi Y: | 12000 mm |
|---|---|---|---|
| Trasa osi Z: | 120mm | Dokładność pozycjonowania w osi X, Y: | ±0,05/1000 mm |
| Osie X i Y: | ±0,03/1000 mm | Moc lasera: | MAX6000 |
| Wymagania dotyczące zasilania: | 380 V/50 Hz | Długość krawiecka: | ≤30mm Z gwarantowaną dokładnością cięcia |

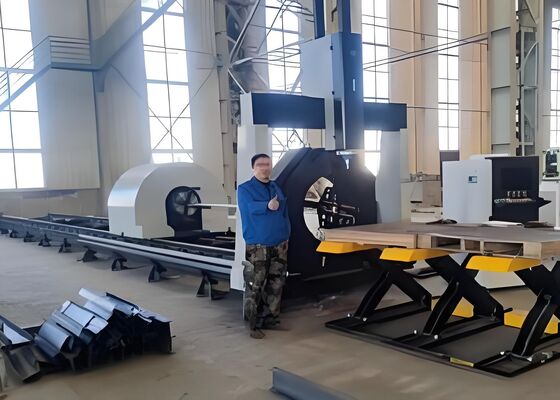

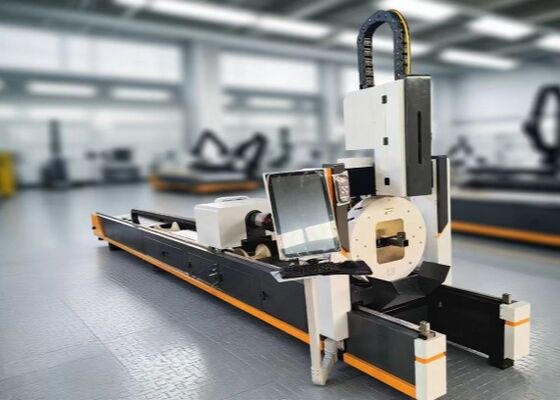

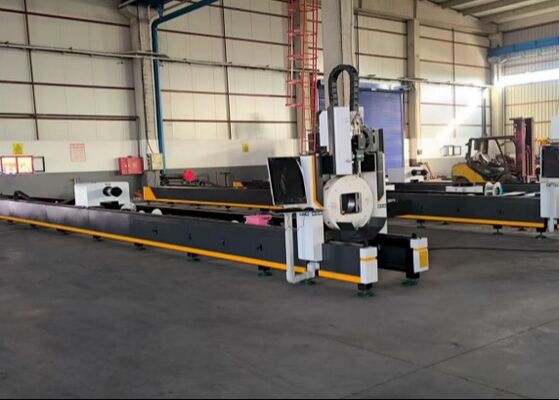

300 mm X Oś Itinerary CNC Laser Tube Cutting Machine Line ≤30 mm Długość dostosowana
Wprowadzenie produktu:
System cięcia rur laserowych jest specjalnie zaprojektowany do przetwarzania różnych materiałów rurowych i rur, w tym standardowych rur ze stali węglowej, rur ze stali nierdzewnej,Rury z stopów aluminiumZapewnia wysoką precyzję cięcia z gładkimi krawędziami, zapewniając minimalne deformacje termiczne i wyjątkową dokładność wymiarową.Platforma umożliwia skomplikowane cięcia, takich jak kątowe cięcia, wcięcia i perforacje, dzięki czemu jest bardzo przystosowany do zastosowań w produkcji metali, budownictwie konstrukcyjnym i produkcji przemysłowej.Wykorzystanie zaawansowanej technologii laserowej, system umożliwia wydajne, zautomatyzowane działanie przy jednoczesnym zapewnieniu jednolitej jakości w różnych materiałach i grubościach.
Parametry techniczne produktu
| Nie | Nazwa projektu | parametry | jednostka |
| 1 | Rozmiar przetwarzania rur | Rurka okrągła Φ20mm-φ240mm,Długość strony stalowej szczeliny stalowej rury kwadratowej rury ≤240mm,L≤12000mm; | mm |
| 2 | Trasa osi X | 300 | mm |
| 3 | Trasa osi Y | 12000 | mm |
| 4 | Trasa osi Z | 120 | mm |
| 5 | Dokładność pozycjonowania osi X i Y | ± 0,05/1000 mm | mm |
| 6 | osi X i Y | ± 0,03/1000 mm | mm |
| 7 | Długość na miarę | ≤30Z gwarantowaną dokładnością cięcia | mm |
| 8 | moc lasera | MAX6000 | w |
| 9 | system sterowania | EOE-HZH | |
| 10 | Wymagania dotyczące zasilania | 380V/50Hz | V |
1. Przegląd funkcji produktu
1.1 Główne zastosowanie i zakres zastosowania produktu
Głównie stosowane do zwykłych rur ze stali węglowej, rur ze stali nierdzewnej, rur ze stopu aluminiowego, rur miedzianych, rury okrągłej o rozmiarze kawałka obróbczegoΦ20mm-φ240mm,rury kwadratowej, stali kątowej,długość strony żwirowej ze stali ≤ 240 mm,L≤6000mm.
![]()
1.2Główny skład produktu
Głównymi komponentami seryjnej maszyny do cięcia rur włóknistej są: silnik maszyny, system sterowania, laser, chiller itp.
1.3Narzędzie maszynowe, główna część silnika
Podstawowy element narzędzia maszynowego stanowi podstawową sekcję maszyny do cięcia rur włóknikowo-optycznych, przy czym funkcja cięcia i precyzja osiągane są za pośrednictwem jednostki głównej.Jednostka główna składa się z łóżka, przedni, tylny, wiązek wiązki i osi X, osi Z, głowica laserowa, mechanizm podtrzymania kół o zmiennej średnicy, systemy pomocnicze (w tym układy smarowe, pneumatyczne i wodne),urządzenie do sterowania prądem, wyświetlacz i panel operacyjny.
![]()
1.4 Elektryczny układ sterujący
System sterowania elektrycznego maszyny do cięcia rur włóknikowo-optycznych odgrywa kluczową rolę w zapewnieniu precyzyjnego wykonania różnych wzorów cięcia.System ten składa się głównie z systemu sterowania numerycznego (CNC) i podsystemu elektrycznego niskiego napięcia.
System CNC maszyny jest wyposażony w wysokowydajną platformę sterowania opartą na środowisku operacyjnym Windows.łatwa obsługa, doskonałe osiągi dynamiczne i duża pojemność.
1.5 System elektryczny niskiego napięcia
Podsystem elektryczny niskiego napięcia znajduje się w kabinie sterowania elektrycznym i służy jako interfejs dla ogólnego sterowania maszyną.Wszystkie krytyczne elementy elektryczne są dostarczane od renomowanych krajowych i międzynarodowych producentów, aby zagwarantować stabilność eksploatacji.Silniki napędowe to serwo silniki prądu przemiennego, które napędzają oś X i oś Y maszyny, zapewniając lepsze przyspieszenie i szybką reakcję.o pojemności nieprzekraczającej 10 W, jest napędzany przez serwomotor AC z hamulcem, zapewniając doskonałą odpowiedź dynamiczną i kompatybilność zarówno z kontrolą kontynuacyjną, jak i kontrolą NC.
2Struktura, funkcja i zasada działania głównych komponentów lub jednostek funkcjonalnych
2.1 Zestaw łóżka
Zespół łóżka osiąga ruch wzajemny w osi Y poprzez sterowany przez CNC serwomotor AC napędzający zestaw biegów, umożliwiając szybki ruch.Zarówno stojak osi Y, jak i liniowe szyny przewodnicze wykorzystują wysokiej precyzji elementy zapewniające dokładną transmisjęW celu zabezpieczenia pracy maszyny zainstalowane są przełączniki graniczne końcowe i mechaniczne urządzenie twardy graniczny.Jednostka główna jest wyposażona w system automatycznego smarowania ruchomych części łóżka, zapewniając płynne działanie i wydłużając żywotność szyn, przekładni i stojaków.
![]()
2.2 Ściany poprzeczne i zespoły osi X i osi Z
Wiązka jest poddawana wygrzewaniu naciskowemu, po którym następuje obróbka drgań po surowym obróbce, aby zapewnić sztywność i stabilność ruchomych elementów głowicy lasera.Oś X i oś Z są napędzane przez moduły o wysokiej precyzjiPodczas ruchu, przełączniki ograniczające regulują zasięg jazdy, podczas gdy na obu końcach zainstalowane są elastyczne mechaniczne zatrzymanie buforowe w celu zagwarantowania bezpiecznej pracy systemu.
Zespół osi Z ułatwia przede wszystkim pionowy ruch głowicy laserowej.w ten sposób przesuwając platformę osi Z w górę i w dółPrzełączniki bliskości są zainstalowane zarówno na górnej, jak i dolnej granicy przemieszczania się, aby zapewnić bezpieczeństwo, niezawodność i precyzję ruchu.
![]()
Specjalnie zaprojektowany do cięcia różnych materiałów rur, urządzenie to nadaje się do standardowych rur ze stali węglowej, rur ze stali nierdzewnej, rur ze stopu aluminium i rur miedzianych.Zapewnia precyzyjne i czyste cięcia w tych materiałach przy jednoczesnym zachowaniu jakości powierzchni i integralności strukturalnej rurTa zdolność adaptacyjna sprawia, że jest bardzo odpowiedni do zastosowań w produkcji metali, budownictwie i produkcji przemysłowej, gdzie przetwarzane są wiele typów rur.
