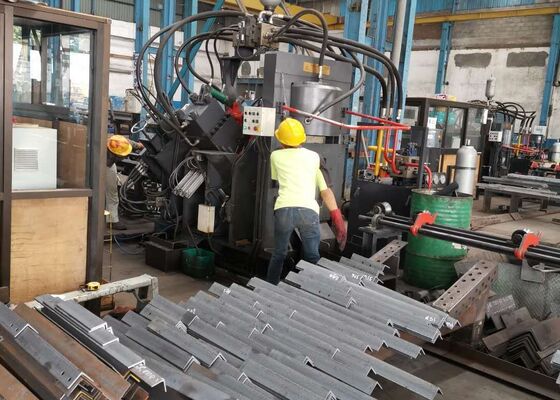

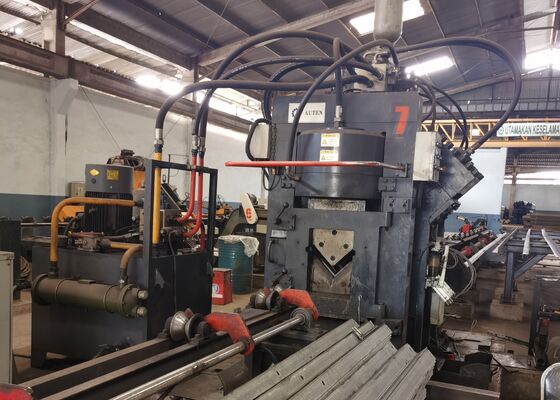

32x7x3m Cnc kątowa Perforacja cięcia maszyny Linia 1000/1200KN Siła znakowania

32x7x3m Ogólne wymiary Cnc kąt Perforacja cięcia maszyny Linia 1000/1200KN Siła znakowania

Wprowadzenie produktu:

Linia produkcyjna JNC z serii szybkiego drukowania kątowego CNC, oznakowania i cięcia składa się głównie z jednostki drukowania, jednostki oznakowania, jednostki cięcia, przenośnika poprzecznego, przenośnika obrotowego,przenośnik do podawania, przenośnik rozładunkowy, wózek CNC, układ hydrauliczny, układ elektryczny, układ pneumatyczny i inne krytyczne elementy.Specjalnie zaprojektowane do automatycznego przetwarzania stali kątowej w produkcji wieży, linia ta działa z pełnym sterowaniem numerycznym, zapewniając łatwość użytkowania.

Parametry produktu:

Charakterystyka produktu:

1Maszyna do bicia żelaza kątowego CNC jest wyposażona w dwa lub trzy jednostki bijące, z których każda może obsługiwać trzy różne rozmiary bicia.Jednostki te są precyzyjnie sterowane numericznym sterowaniem (NC), zapewniając dokładne ustawienia pozycji podczas operacji perforacji. Maszyna jest w stanie wytwarzać zarówno okrągłe, jak i owalne otwory.znacząco zwiększa wydajność produkcjiW przypadku stali kątowej 50×50×4 mm maszyna osiąga moc produkcyjną 9-10 ton na 8-godzinną zmianę.

2. Jednostka oznakowania maszyny do bicia kątowego CNC jest umieszczona w solidnej i trwałej obudowie.,zapewniając elastyczność w regulacji pozycji oznakowania; oprócz tego maszyna wykorzystuje technikę oznakowania na dysku z 10 wierszami, automatycznie wybierając znaki bez konieczności wprowadzania danych ręcznie,W ten sposób znacznie zwiększa się wydajność oznakowania.

3. Maszyna do cięcia biegów kątowych CNC jest wyposażona w jednostkę do cięcia z jednego ostrza, znaną z wyjątkowej siły cięcia.powodując czystą i gładką powierzchnię cięciaObudowa ostrza posiada otwartą konstrukcję drzwi, umożliwiającą szybką i bezpieczną wymianę ostrza.

4Horyzontalny stolik materiału skutecznie przenosi szkielet kątowy na obracający się stojak materiału, który jest napędzany przez silnik i reduktor.Mechanizm ten zapewnia precyzyjne umieszczenie pręta kątowego na przenośniku do podawania do późniejszego przetwarzania.

5. Przedmiot jest mocno trzymany i przesuwany przez wózek CNC zapewniający precyzyjne ustawienie i ustawienie.Pojazd do karmienia jest napędzany przez serwomotor i zawiera informacje zwrotne z fotoelektrycznego kodera, działające w systemie sterowania zamkniętym, w celu zwiększenia dokładności.

6. Maszyna do przebijania i znakowania metalu ze stali kątowej CNC działa za pośrednictwem układu hydraulicznego, który napędza funkcje przebijania, oznakowania i obcinania.z akumulatorem, a przewody hydrauliczne wykorzystują połączenia typu ferrule, zapewniając odporność na wycieki, jednocześnie ułatwiając wymianę i konserwację.Główne bloki zaworu hydraulicznego pochodzą z renomowanej marki Atos, zapewniając niezawodny i wydajny system hydrauliczny.

7System chłodzenia stacji hydraulicznej oferuje różne opcje, w tym chłodzenie wodne, chłodzenie powietrza lub chłodzenie olejem.Ta elastyczność umożliwia klientom wybór najbardziej odpowiedniej metody chłodzenia w oparciu o ich szczególne potrzeby operacyjne.

8System sterowania składa się z górnego komputera, sterownika PLC, servomotora, zewnętrznych przełączników wykrywania i innych podstawowych komponentów.i system automatycznie generuje odpowiedni program przetwarzania. Jest w pełni kompatybilny z formatami plików, takimi jak DXF, NC i innymi stworzonymi przez oprogramowanie CAD.z wyświetlaczem łatwym w obsłudze i uproszczoną obsługąZawiera funkcje takie jak graficzna wizualizacja części roboczych, rozległe przechowywanie danych, śledzenie lokalizacji i powiadomienia o alarmie awaryjnym.

Próbki te, które stanowią standardowe specyfikacje i typowe parametry przetwarzania w branży wież stalowych kątowych, umożliwiają użytkownikom bezpośrednią ocenę jakości przetwarzania urządzeń,dokładność, oraz rzemiosła. Służą one jako namacalny punkt odniesienia do oceny wydajności sprzętu i jego przydatności do specyficznych potrzeb produkcyjnych, ułatwiając w ten sposób świadome,podejmowanie decyzji opartych na danych dla potencjalnych zastosowań.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), w których wieże są narażone na ekstremalne warunki pogodowe i duże obciążenia,To urządzenie odgrywa ważną rolę w przetwarzaniu elementów stalowych, które tworzą podstawową strukturę wież.. skutecznie wykonuje operacje wiercenia i pieczętowania na stali kątowej stosowanej w korpusie wieży, skrzyżowaniu ramion i innych istotnych elementach konstrukcyjnych,zapewnienie precyzyjnych wymiarów i solidnych połączeń, które utrzymują ogólną stabilność i integralność konstrukcyjną wież.
