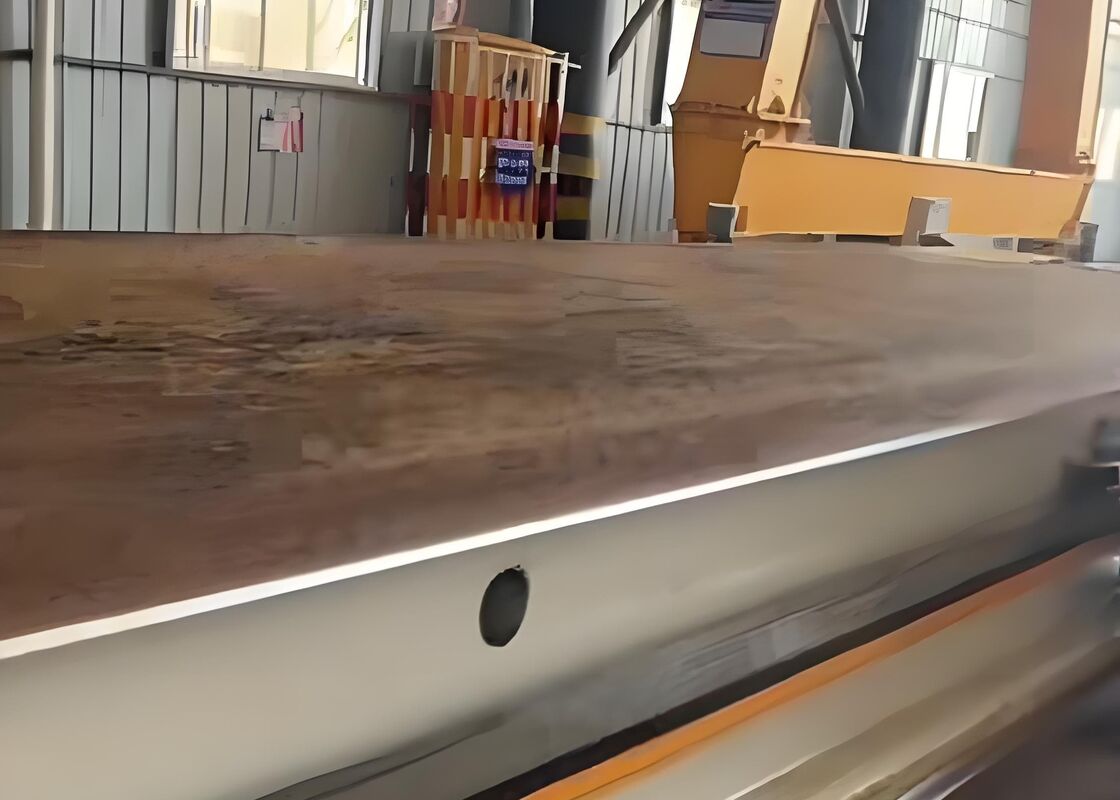

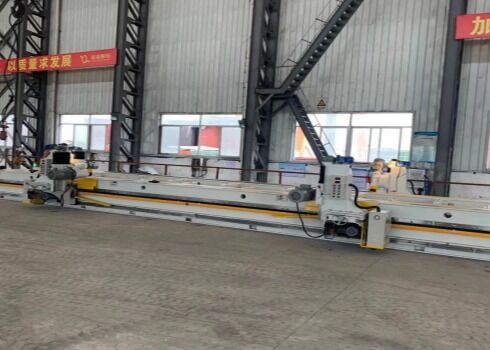

5-300 mm grubość płyty obróbkowej Maszyna fresowa z podwójnym napędem 100 mm szerokość płyty obróbkowej
Przegląd:
Maszyna fresowa serii XB bez wiązki ciśnieniowej jest zaawansowanym i wydajnym nowym sprzętem fresowym, niezależnie opracowanym i wyprodukowanym przez naszą firmę,i jest jedynym produktem, który uzyskał krajowy patent na wzór użytkowy wydany przez Państwowy Urząd PatentowyJest szeroko stosowany w produkcji sprzętu w takich gałęziach przemysłu jak naczynia ciśnieniowe, kotły, budowa statków, duże formy i maszyny, konstrukcje stalowe, energia i chemikalia,i jest szczególnie odpowiedni do frezowania specjalnych płyt stopu i nowych materiałów, a także do przetwarzania płyt przed spawaniem.
Skład sprzętu:
Urządzenie składa się głównie z następujących części: (1) łóżko maszynowe, (2) stół roboczy (z elektromagnetycznym kołem), (3) szyba przewodnia, (4) kolumna podnosząca, (5) głowica silnika frezowania, (6) wózek napędowy,(7) głowica fresowa, (8) skrzynka sterująca, (9) urządzenie smarowe, (10) urządzenie przewodzące, (11) urządzenie ochronne, (12) urządzenie pozycjonujące, (13) urządzenie wspierające materiał, (14) farba, (15) głowica cięcia narzędzia.
Specyfikacje:
| Nie |
Pozycje
|
Wartość parametru |
Jednostka
|
Wskazania
|
| 1 |
Efektywna długość frezowania
|
3000 |
mm |
Podwójne głowice napędowe jednocześnie cięte w tym samym kierunku w jednym przejściu, osiągając skuteczny cięcie 3000 mm.
|
| 2 |
Grubość płyty obróbkowej
|
5-300 |
mm |
|
| |
Szerokość płyty obróbkowej
|
100 |
mm |
Szerokość arkusza nie mniejsza niż 100 mm.
|
| 3 |
kąt frezowania |
0-85.
-45-0
|
O |
Przykładowy kąt wygięcia: 0°85°
kąt zakrętu tyłu: 0 ̊-45°
|
| 4 |
Szybka prędkość przejazdu
|
2500 |
mm/min |
|
| 5 |
Prędkość frezowania |
100-1500 |
mm/min |
Na podstawie materiału i głębokości cięcia
|
| 6 |
Maksymalny poziomy bieg frezowy |
≥ 300 mm |
|
| 7 |
Maksymalny bieg frezowania pionowego |
≥ 500 mm |
|
| 8 |
Bruki powierzchni obróbki |
Ra3.2-12.5 |
W oparciu o prędkość chodzenia
|
| 9 |
Prostota przewodnika łóżka
|
≤ 0,40 mm/3000 |
Pozostałe maszyny |
| 11 |
Prędkość głowicy fresowej
|
960 |
r/min |
DLT-2 bezolejowy typ planetarny, prosty i praktyczny |
| 13 |
Średnica fresownicy
|
125 |
mm |
Uniwersalne 160
|
| 14 |
Liczba elektromagnesów stałych (rozmiar 400x220)
|
6 |
Zestaw |
Produkowane przez profesjonalnego producenta, nie w naszej firmie |
| 15 |
Elektro-magnes stały, siła wysysająca |
3 |
T |
|
| 16 |
Ręczne urządzenie zatrzymywania materiału
|
4 |
Zestaw |
Prostota 0,40 mm/30000
|
| 17 |
Podstawowa ramka materialna
|
5 |
Zestaw |
1.2M/powierzchnia górna z uniwersalnymi kółkami |
| 18 |
Wysokość stołu roboczego od ziemi |
900 |
mm |
Wysokość podłoża montażowego 50 mm
|
| 19 |
Szerokość stołu roboczego
|
520 |
mm |
Szerokość pionowego stołu roboczego |
| 20 |
Efektywna długość zacisku stołu roboczego |
3000 |
mm |
Całkowita długość stanowiska pracy: 5500 mm
|
| 19 |
Moc silnika zasilającego
|
1.5 |
KW |
Konwerter częstotliwości Schneider Electric
|
| 20 |
Moc silnika fresowego
|
7.5 |
KW |
Zmienna regulacja częstotliwości, konwerter Schneider Electric. |
| 21 |
Moc silnika podnoszącego
|
0.75 |
KW |
|
| 22 |
Moc silnika pompy oleju smarowego |
100 |
W |
|
| 23 |
Wymiary urządzeń
|
Długość 5500 mm × 2700 mm (włącznie z ramą oporową) × wysokość 2100 mm
|
| 24 |
Zasilanie |
Trójfazowe trzyprzewodowe 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Warunki środowiska
|
-10°C do -45°C, wilgotność względna: 20%~95%
|
| 26 |
Hałas podczas pracy bezczynnej narzędzi maszynowych
|
< 85 dB (A) |
| 27 |
Wysokość |
< 1500 m |
cechy strukturalne:
1System smarowania: przyjmowany jest system automatycznego smarowania.przy użyciu metody automatycznego smarowania z czasem i pomiaremPodczas pracy maszyny można wykonywać smarowanie szyn kierowniczych zgodnie z wymaganiami, co jest wygodne i szybkie.
2. Urządzenie przewodzące: do żurawi podróżujących wykorzystuje się bezpieczną i niezawodną czterogłową przesuwaną linię kontaktową.
3. Urządzenie ochronne: urządzenie wykorzystuje urządzenie miękkiego tarcia w punktach kontaktu z szybami przewodniczymi,zapewniają drugorzędną ochronę i zapobiegają wpadnięciu żelaza do wewnętrznej strony płyty przesuwnej, zapewniając bezpieczeństwo i niezawodność. The electro-permanent magnet chuck should be designed with an electromagnetic protection mechanism to ensure that the suction force of the chuck does not disappear in the event of a sudden power failure, zapobiegając uderzeniu głowicy frezowej o element obrabiany z powodu bezwładności i powodowaniu wypadku w zakresie bezpieczeństwa.pomiędzy dwoma jednostkami zainstalowane są urządzenia elektryczne zapewniające bezpieczeństwo wzajemnego zderzeniaŚcieżki wiodące osi Y i osi Z są wyposażone w osłony w celu ochrony, głównie w celu zapobiegania uszkodzeniu ścieżek wiodących przez siły zewnętrzne i cięcie.
4Urządzenie pozycjonowania: Urządzenie ręcznego zatrzymywania jest zaprojektowane na boku stołu obróbczego w pobliżu głowicy frezowej.przed rozpoczęciem frezowania należy ręcznie usunąć to urządzenie zatrzymujące.
5Urządzenie wspierające materiał: ramka pomocnicza stołu roboczego jest skonfigurowana po jednej stronie stołu roboczego w celu wspierania załadunku dużych części.Powierzchnia górna jest wyposażona w rolki poliuretanowe, aby zapewnić dokładne i łatwe karmienieMa również niewielki odcisk, jest wygodny w obsłudze i łatwy w obsłudze.Materiałowa ramka nośna ma wymiary 1200x120x120x6 mm i jest wyposażona w uniwersalne rolki na powierzchni górnej (3 rolki na ramkę nośną)Łącznie 5 zestawów jest skonfigurowanych wzdłuż długości urządzenia.
6. Farba: Primer to farba antyrostyczna, a powłoka to farba pomarańczowa. Kolor jest standardowym kolorem fabrycznym naszej firmy, GY09 lodowo szary, z czerwonym i żółtym akcentem na obszarach ochronnych.Estetyczne.
7Narzędzie do cięcia i głowica cięcia: w oparciu o warunki obróbki płyty stali o wysokiej wytrzymałości Q460 C,do zmniejszenia powierzchni styku cięcia przyjmuje się głowicę cięcia o wysokiej wytrzymałości Φ125--160 75°, zmniejsza temperaturę cięcia i zużycie wkładki; można użyć wkładek z węglanu serii YT/YW.
