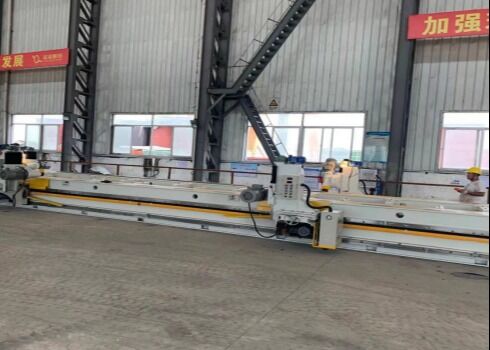

3000 mm Długość frezowania Bez wiązki, podwójnie napędzana, podwójnie napędzana głowa frezowania Model XB-3
Przegląd:
Maszyna fresowa serii XB bez wiązki ciśnieniowej jest zaawansowanym i wydajnym nowym sprzętem fresowym, niezależnie opracowanym i wyprodukowanym przez naszą firmę,i jest jedynym produktem, który uzyskał krajowy patent na wzór użytkowy wydany przez Państwowy Urząd PatentowyJest szeroko stosowany w produkcji sprzętu w takich gałęziach przemysłu jak naczynia ciśnieniowe, kotły, budowa statków, duże formy i maszyny, konstrukcje stalowe, energia i chemikalia,i jest szczególnie odpowiedni do frezowania specjalnych płyt stopu i nowych materiałów, a także do przetwarzania płyt przed spawaniem.
Skład sprzętu:
Urządzenie składa się głównie z następujących części: (1) łóżko maszynowe, (2) stół roboczy (z elektromagnetycznym kołem), (3) szyba przewodnia, (4) kolumna podnosząca, (5) głowica silnika frezowania, (6) wózek napędowy,(7) głowica fresowa, (8) skrzynka sterująca, (9) urządzenie smarowe, (10) urządzenie przewodzące, (11) urządzenie ochronne, (12) urządzenie pozycjonujące, (13) urządzenie wspierające materiał, (14) farba, (15) głowica cięcia narzędzia.
Specyfikacje:
| Nie |
Pozycje
|
Wartość parametru |
Jednostka
|
Wskazania
|
| 1 |
Efektywna długość frezowania
|
3000 |
mm |
Podwójne głowice napędowe jednocześnie cięte w tym samym kierunku w jednym przejściu, osiągając skuteczny cięcie 3000 mm.
|
| 2 |
Grubość płyty obróbkowej
|
5-300 |
mm |
|
| |
Szerokość płyty obróbkowej
|
100 |
mm |
Szerokość arkusza nie mniejsza niż 100 mm.
|
| 3 |
kąt frezowania |
0-85.
-45-0
|
O |
Przykładowy kąt wygięcia: 0°85°
kąt zakrętu tyłu: 0 ̊-45°
|
| 4 |
Szybka prędkość przejazdu
|
2500 |
mm/min |
|
| 5 |
Prędkość frezowania |
100-1500 |
mm/min |
Na podstawie materiału i głębokości cięcia
|
| 6 |
Maksymalny poziomy bieg frezowy |
≥ 300 mm |
|
| 7 |
Maksymalny bieg frezowania pionowego |
≥ 500 mm |
|
| 8 |
Bruki powierzchni obróbki |
Ra3.2-12.5 |
W oparciu o prędkość chodzenia
|
| 9 |
Prostota przewodnika łóżka
|
≤ 0,40 mm/3000 |
Pozostałe maszyny |
| 11 |
Prędkość głowicy fresowej
|
960 |
r/min |
DLT-2 bezolejowy typ planetarny, prosty i praktyczny |
| 13 |
Średnica fresownicy
|
125 |
mm |
Uniwersalne 160
|
| 14 |
Liczba elektromagnesów stałych (rozmiar 400x220)
|
6 |
Zestaw |
Produkowane przez profesjonalnego producenta, nie w naszej firmie |
| 15 |
Elektro-magnes stały, siła wysysająca |
3 |
T |
|
| 16 |
Ręczne urządzenie zatrzymywania materiału
|
4 |
Zestaw |
Prostota 0,40 mm/30000
|
| 17 |
Podstawowa ramka materialna
|
5 |
Zestaw |
1.2M/powierzchnia górna z uniwersalnymi kółkami |
| 18 |
Wysokość stołu roboczego od ziemi |
900 |
mm |
Wysokość podłoża montażowego 50 mm
|
| 19 |
Szerokość stołu roboczego
|
520 |
mm |
Szerokość pionowego stołu roboczego |
| 20 |
Efektywna długość zacisku stołu roboczego |
3000 |
mm |
Całkowita długość stanowiska pracy: 5500 mm
|
| 19 |
Moc silnika zasilającego
|
1.5 |
KW |
Konwerter częstotliwości Schneider Electric
|
| 20 |
Moc silnika fresowego
|
7.5 |
KW |
Zmienna regulacja częstotliwości, konwerter Schneider Electric. |
| 21 |
Moc silnika podnoszącego
|
0.75 |
KW |
|
| 22 |
Moc silnika pompy oleju smarowego |
100 |
W |
|
| 23 |
Wymiary urządzeń
|
Długość 5500 mm × 2700 mm (włącznie z ramą oporową) × wysokość 2100 mm
|
| 24 |
Zasilanie |
Trójfazowe trzyprzewodowe 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Warunki środowiska
|
-10°C do -45°C, wilgotność względna: 20%~95%
|
| 26 |
Hałas podczas pracy bezczynnej narzędzi maszynowych
|
< 85 dB (A) |
| 27 |
Wysokość |
< 1500 m |
cechy strukturalne:
1Łóżko maszynowe jest wykonane z wysokiej jakości płyt stali węglowej, z bezproblemową spawaną konstrukcją i racjonalnym układem.i wygodnego transportuPonadto poddawany jest ogólnej obróbce starzenia, aby skutecznie wyeliminować napięcie wewnętrzne.zapewniające po obróbce pojedynczą powierzchnię odniesienia, zapewniając prostotę podczas rzeczywistego cięcia (w porównaniu z kombinacjami typu bazowego i zawieszonego, które mają dwie powierzchnie odniesienia, konstrukcja ta zapewnia lepszą prostotę).
2. Stół wykorzystuje do mocowania obrabiarkę elektromagnetyczne kolce, zapewniające wygodną obsługę i dużą przestrzeń montażową.o długości nieprzekraczającej 20 mm, skutecznie zmniejszając odległość od ssania stołu.
3. Segmentowane w pełni utwardzone szynki przewodnicze: (konfiguracja najwyższej klasy) wymiary szynki przewodniczej: 40*80*600 mm, materiał: 40CrMo, całkowicie ugotowane i hartowane,o szerokości nieprzekraczającej 10 mm,, precyzyjna ziemia w celu zapewnienia dokładnego segmentowanego splicingu.ścieżki prowadzące można usunąć w celu naprawy lub wymiany, aby przywrócić dokładność i wydłużyć żywotność sprzętu; prostoty nieprzekraczającej 0,40 mm/3000 mm.
4. Kolumna podnosząca: kolumna jest przymocowana do suwaków. Suwak jest wykonany z wysokiej wytrzymałości żeliwa (HT-250), integralnie odlewany, a następnie obrobiony. Suwak może poruszać się w lewo i w prawo na szynach przewodnika łóżka,podczas gdy kolumna może poruszać się do przodu i do tyłu prostopadle do łóżka.lub ręczne podnoszeniePrzełączniki graniczne są zainstalowane zarówno po górnej, jak i dolnej stronie kolumny podnoszącej, aby zapewnić, że głowica napędowa nie przekracza zasięgu jazdy z powodu zaniedbania operatora podczas podnoszenia,w ten sposób zapobiegając wypadkom.
5Głowa frezowa wykorzystuje wysokiej jakości, samodzielną głowicę frezową specjalnie zaprojektowaną do frezowania krawędzi (stabilny produkt niezależnie zaprojektowany i wyprodukowany przez firmę).Głowa silnika frezowania jest zamontowana na podnoszącym suwak po lewej stronie kolumny i może być elektrycznie podnoszone i opuszczone za pomocą kolumny śruby suwakW przypadku drobnych regulacji wymagana jest ręczna regulacja w celu zapewnienia bezpieczeństwa i dokładności podczas ustawiania narzędzia.Węzeł worm zespół na suwak może być nachylony pod kątem odpowiadającym płaszczyźnie poziomej, umożliwiające obróbkę przedniej powierzchni (0-85°) i dolnej powierzchni (0-45°) końcowej powierzchni lub wygięcia.Prędkość podaży frezowania można regulować w dowolnym momencie, aby zaspokoić potrzeby frezowania z dowolną prędkością i szybkim powrotemPosiada również funkcję frezowania wzajemnego.
6. wózek napędowy posiada niestandardową, powiększoną konstrukcję i jest oddzielnie zaprojektowaną jednostką.Ciche hałasy, reduktor dużego momentu obrotowego z twardymi szybowcami spiralnymi równych wału napędza maszynę za pośrednictwem silnika o zmiennej częstotliwości.umożliwia bezstopniową regulację prędkości mechanizmu jazdy. Szczegółowe prędkości podróży i frezowania są wyświetlane na cyfrowym wyświetlaczu na panelu sterowania frezownicy.Ta maszyna ma dwa niezależne wózki, które mogą być sterowane niezależnie lub w połączeniu.
7. Głowa fresowa: Głowa fresowa tego narzędzia wykorzystuje wysokiej jakości głowicę fresową specyficzną dla maszyny fresowej produkowanej w kraju, która spełnia normy krajowe.W oparciu o wymagania obróbcze klienta dotyczące płyt stalowych o wysokiej wytrzymałości Q345DW celu zmniejszenia powierzchni kontaktu cięcia, obniżenia temperatury cięcia i zmniejszenia zużycia narzędzia można zastosować głowicę cięcia Φ125-160 o wysokiej wytrzymałości 75°.
8. Pudełko sterowania elektrycznego: Istnieją dwa zestawy pudełek sterowania elektrycznego. Jeden zestaw jest zainstalowany na prawej kolumnie po prawej stronie łóżka maszyny, głównie kontrolując ogólne zasilanie.Inny zestaw elektrycznych skrzynek sterujących jest stale zainstalowany na wózkach napędowych. Elektryczny panel sterujący jest zamontowany na kolumnie, w pobliżu powierzchni obróbki.Prędkość jazdy i prędkość głowicy mocy są cyfrowo wyświetlane na panelu sterującym.
