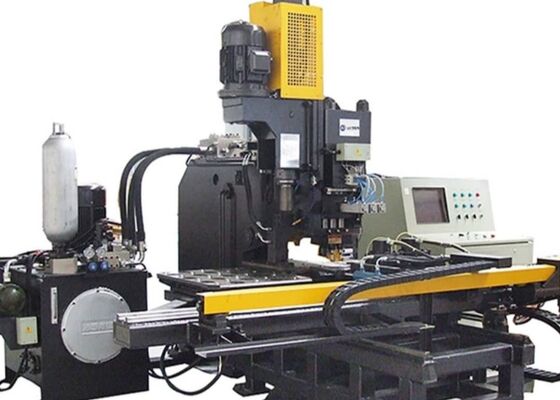

Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making

Wszystkie produkty
Maszyna kątowa CNC (197)
Wiertarka do blachy CNC (144)
Wykrawarka do blachy CNC (93)
Wiertarka CNC do belek (75)
Maszyna do cięcia plazmowego CNC z płomieniem (15)
Maszyny do obróbki rur (14)
Maszyna do formowania rolek (40)
Wiertarka CNC o dużej prędkości (16)
Maszyna do odwiertów naftowych (6)
Najlepsze produkty
Wysokowydajne wykrawanie płyt CNC, znakowanie i wiertarka wielofunkcyjna

Wysokowydajne wykrawanie płyt CNC, znakowanie i wiertarka wielofunkcyjna

Hydrauliczna automatyczna wykrawarka do blachy stalowej Wykrawarka CNC i maszyna do znakowania

Hydrauliczna automatyczna wykrawarka do blachy stalowej Wykrawarka CNC i maszyna do znakowania

Orzecznictwo
Chiny Jinan Auten Machinery Co., Ltd. Certyfikaty
Chiny Jinan Auten Machinery Co., Ltd. Certyfikaty
Współpraca jest bardzo przyjemna. Jinan Auten ma doskonały profesjonalny zespół, sprzęt działa dobrze i stabilnie, wywarła na nas wrażenie entuzjastyczna obsługa posprzedażna w odpowiednim czasie. Mamy nadzieję, że w przyszłości będziemy mogli pogłębić współpracę!

—— PT. Bukaka

Maszyna do obróbki CNC jest łatwa w utrzymaniu, wysoka wydajność, a ponadto cena jest przystępna.

—— Kok

Miła współpraca, doceniamy ich cierpliwość i ciężką pracę.

—— Mary

Im Online Czat teraz

Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making

Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making
Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making

Duży Obraz :  Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Auten
Orzecznictwo: ISO9001
Numer modelu: BNCZ100
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: negotiable
Szczegóły pakowania: drewniana skrzynka
Czas dostawy: 30 dni
Zasady płatności: Akredytywa, T/T
Możliwość Supply: 300 zestawów/rok
Kontakt
Szczegółowy opis produktu
Rozmiar talerza: 1500 x 800 mm Grubość płyty: 5 ~ 25 mm
Siła uderzenia: 1000/1200 kN Siła oznaczająca: 800/1000kN
CNC lub nie: CNC Stacje matrycowe: 4

Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making



Applicable industry:



The machine is mainly used for punching and stamping operation of metal plates in electric power, communication, automobile, steel structure and other industries. The automatic CNC machining of the machine has high work efficiency and accuracy of hole location and is suitable for many kinds of processing. The machine combination of punching and drilling, punching small holes,d and drilling large holes, one machine to meet diversified production.



Specifications:



Model BNCZ100
Max size of work piece (mm) 1500*800
Max. punching diameter (mm) Φ26
Max. drilling diameter (mm) Φ50
Taper of drilling spindle /
Plate thickness (mm) Punching 5～25 (Q235)
Drilling 40
Punching force (kN) 1000/1200
Marking force (kN) 800/1200
Min. distance between hole and plate edge (mm) Punching 25
Drilling Depends on hole diameter
Character size(mm) 14*10*19
Qty. of character 12
Die-stations 4
Feeding speed of drilling (mm/min) 25~280
Stroke of drilling spindle(mm) 180
Rotation speed of drilling spindle(r/min) 120~560
Programming mode Command programming, Auto CAD drawing or layout software
Overall dimensions L*W*H (m) 3.2*3*2.6



Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making 0



Product feature:



1. Integrated machine with mechanical, electrical, and hydraulic system. PLC control and servo motor drive.


2. Modular assembling for main functional parts, easy maintenance, self-diagnostic function.





Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making 1



3. Punching, Marking and drilling operations on one plate with less labor force and steady precision.


4. For programming, either input punching diameter, position and quantity of workpiece or directly share the date source of design department by the local network.


5. The body is a C type of steel plate welded structure, good steel, and operating space.



Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making 2



6. The machine is equipped with three working stations (including one typing position), and the station switch is automatically carried out.


7. Clamping system which is suitable for different thicknesses of the workpiece, with the benchmark zero block, the workpiece is supported by a ball worktable.



Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making 3



8. X-axis and Y-axis running by the servo motor + ball screw + precision linear guide driven by the dual-axis CNC system to control the punching position.


9. The whole process is automatic, the operator just needs to input the drawing.

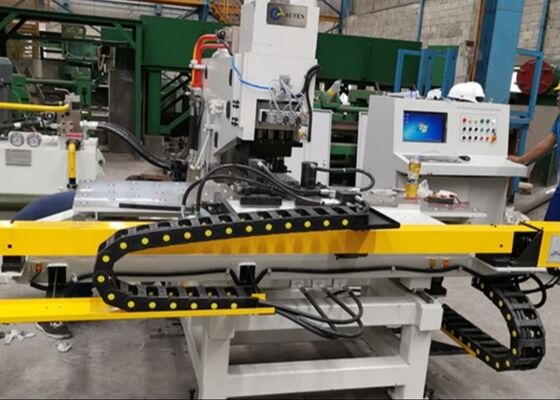

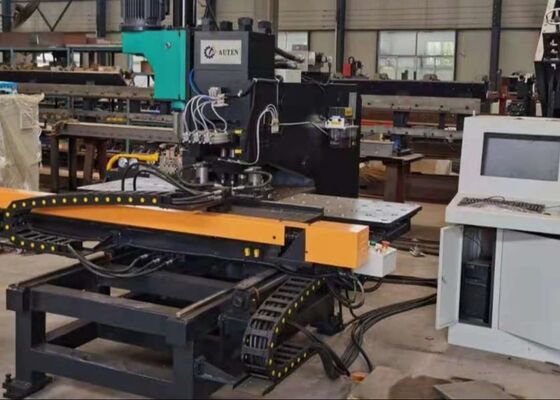

Machine details:



Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making 4

Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making 5

This professional metalworking system is custom-engineered to perform punching, marking, and drilling operations on steel plates for the steel tower manufacturing sector. It delivers premium machining precision, complying with rigorous tolerance criteria and surface finish standards. Beyond the steel tower industry, this highly versatile equipment further furnishes dependable punching, drilling, and marking functionality for metal plates across an extensive range of industrial fields. It maintains consistent operational throughput and processing accuracy for all categories of metal workpieces, thereby streamlining workflow efficiency and enhancing product quality across varied industrial applications.Gusset Plate Processing BNCZ100 CNC Plate Punching And Drilling Machine Heavy Plate Hole Making 6
