Zakres przetwarzania:

Zakres produkcji rur okrągłych: φ60-φ165mm
Zakres produkcji rur kwadratowych: 50×50-125×125 mm
Zakres produkcji rury prostokątnej: 40×60-150×100 mm
Grubość ściany: 2,0-6,0 mm (rurowa rurociąg), 2,0-5,5 mm (rurociąg kwadratowy)

Przegląd produktu:

Linia ta przeznaczona jest przede wszystkim do produkcji rur stalowych spawanych elektrycznie o średnicy od 60 do 165 mm i grubości ścian od 2,0 do 6,0 mm.i specjalnie ukształtowanych rur w zakresie rur okrągłychDodanie niezbędnego sprzętu pozwala następnie na produkcję rur API 5L.Ta linia produkcyjna została zaprojektowana i wyprodukowana poprzez integrację podobnego sprzętu z krajowych i międzynarodowych źródeł, z uwzględnieniem warunków krajowych w moim kraju, dzięki odważnym innowacjom i szerokim konsultacjom z użytkownikami.

Zakres produkcji rur stalowych

Proces produkcji:

Rozwijanie → Wyprostowanie, przymocowanie i wyrównanie → Ścieranie i spawanie tylnych części → Looping → Formowanie, spawanie wysokiej częstotliwości, usuwanie zewnętrznych grzybów, online zinc refilling, chłodzenie, rozmiarowanie,Górne wyprostowanie → Regulowanie długości piły latającej → Kontrola i zbieranie → Opakowanie → Ważenie → Etykietowanie → Przechowywanie

Skład urządzeń i główne parametry każdej jednostki

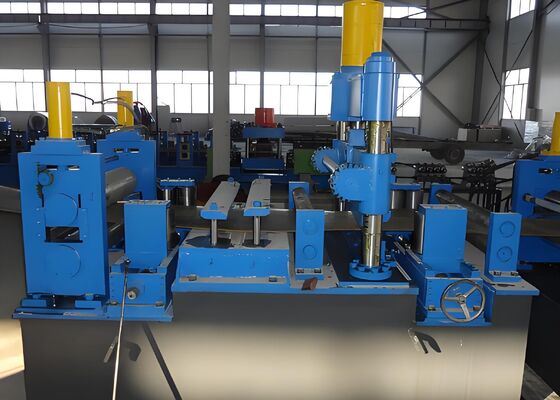

1Maszyna do określania średnicy kształtująca:

Maszyna do formowania jest podstawowym wyposażeniem w linii produkcyjnej rur spawanych.Może produkować zarówno okrągłe, jak i kształtowe ruryWykorzystując zasadę formowania rolków, maszyna ta może produkować rury stalowe o określonych specyfikacjach.Specyfikacja taśmy stalowej jest wprowadzana do maszyny, gdzie jest walcowany w rurociąg, tworząc rolki.Prąd o wysokiej częstotliwości wykorzystuje następnie skórę i skutki bliskości, aby bardzo skoncentrować prąd na powierzchni spawania krawędzi ruryPo ochłodzeniu, rozmiarze i szorstkim wyprostowaniu, rurociąg jest formowany w pożądane specyfikacje.o pojemności nieprzekraczającej 50 WJednostka składa się z maszyny formowania, maszyny spawalniczej, jednostki chłodzącej, młyna rozmiarowego, jednostki wyprostowania surowego i skrzynki przesyłowej.

a) Silnik i główny układ napędowy: silniki to silniki prądu stałego serii Z4, model Z4-250-42, 160 kW, 1000 obrotów na minutę.

b) Skrzynia biegów:
Skrzynia biegów wykorzystuje spiralne biegówki, wykonane z 20CrMnTi, hartowane, z modułem 14.

c) Horyzontalny stojak rolkowy: (zmiennik rolkowy z bocznym wyjściem typu przewodu)
1) Horyzontalna średnica wału rolkowego: φ120 mm, wykonana z 42CrMo, twardy wysokiej częstotliwości.
2) Średnica dolnej części walca: 200 mm.
3) Horyzontalne wały rolkowe są wyposażone w podkładki bezpieczeństwa zapewniające ochronę przed przeciążeniem, chroniąc biegówki i skrzynki biegów.
d) Pionowe stoisko rolkowe: pionowa średnica wału rolkowego: φ70 mm, wykonana z 40Cr, twardowana wysoką częstotliwością.

e) Wręby do wytłaczania: Wręby do wytłaczania z pięcioma rolkami.

f) Ściganie i spawanie: ręczne podnoszenie i obniżanie szybko, z łatwą regulacją z przodu do tyłu i w górę i w dół.

g) Szyby napędowe Steyr są wykorzystywane do formowania i rozmiarowania.

h) Układ kształtowania: pionowa, pięciorolkowa podaż z urządzeniem anty-skoku, pionowa, pozioma, pionowa...
Układ spawania: przewodnik, pięciorolkowa wytłaczanie, skrapacz, polerowanie, chłodzenie.
Układ rozmiarów: pionowy, poziomy, pionowy, poziomy... 2 rolki mierzące prędkość z turckimi głowicami.

i) Prędkość spawania: 15-45 m/min.

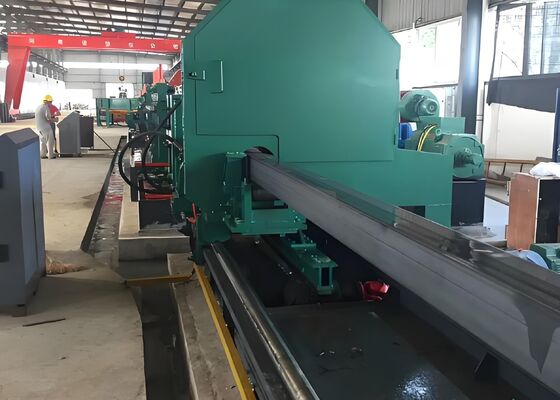

2Latająca Piła:

Komputeryzowana piła latająca FJZ(Y) jest kluczowym elementem sprzętu w linii produkcyjnej rur spawanych.wysokiej precyzji system sterowania STD i mechaniczny system, piła zapewnia doskonałą wydajność rozmiarowania i synchronizacji oraz niezawodną przenoszenie mechaniczne, co powoduje wysoką prędkość i precyzję.
Maszyna ta składa się z dziewięciu elementów: łóżka, skrzynki biegów, wózka piły, urządzenia, systemu pomiaru prędkości, układu wentylacyjnego, układu napędowego, układu elektrycznego i ramy rolkowej.

3Napęd wysokiej częstotliwości i centralna konsola sterowania:

500KW wysokiej częstotliwości i kabiny sterowania prędkością prądu stałego (w tym słabe pole magnetyczne) Silniki prądu stałego to wszystkie silniki prądu stałego serii Z4 ( napięcie podniecające wynosi 440V)
