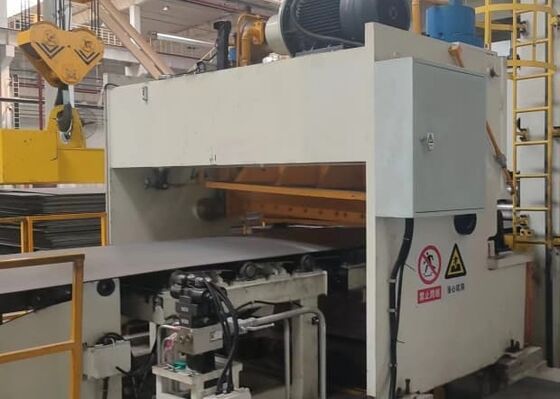

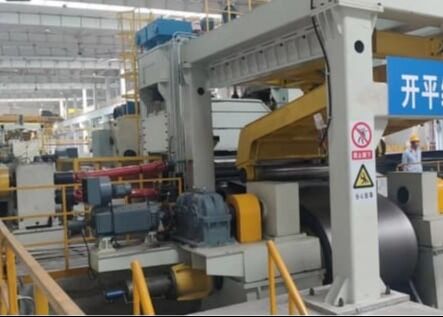

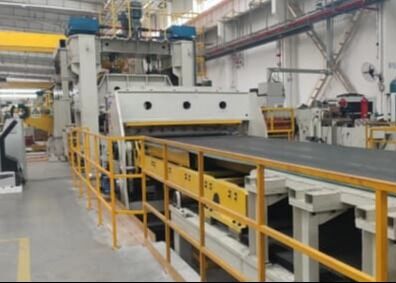

Model RFHJ2-30x2500 Linia rozwijania płyty, wyrównania i strzyżenia 12 ∼30 mm Grubość płyty

Model RFHJ2-30x2500 Linia rozwijania płyty, wyrównania i strzyżenia 12 ∼30 mm Grubość płyty

Przegląd produktu:

Nazwa linii produkcyjnej: linia produkcyjna do rozwijania, wyrównywania i obcinania
Model linii produkcyjnej: RFHJ12?? 30×2500
Linia ta służy do rozwijania, wyrównania, obcinania i układania celików o grubości 12-30 mm i szerokości 800-2500 mm.

Konfiguracja produktu

Przepływ procesu jest następujący:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Konfiguracja i funkcja jednostki

Włókna z żeliwa

Przegląd: Siodło stalowe składa się z dwóch symetrycznych części w kształcie litery V i jest zainstalowane po obu stronach okopu nad wózkiem załadunkowym.Jest używany do przechowywania celików do przetwarzania bez zasilaniaPojazd do ładowania może bezpośrednio podnosić rolki stalowe z siodła do ładowania.

Specyfikacje techniczne

2Pociąg do załadunku

a. Przegląd: wykorzystanie ruchu elektrycznego i podnoszenia hydraulicznego. Masa ładowania wynosi 35 ton.a podwójne rolki na górze wózka tworzą strukturę w kształcie litery VW trakcie załadunku układ napędowy silnika redukcyjnego napędza wózek wzdłuż toru.a następnie jest podnoszony przez cylinder hydrauliczny podnieść cewkę do wymaganej wysokościPo zacisnięciu cewki cylinder jest opuszczony, a wózek powraca do pierwotnego położenia.kable i rury olejowe są chronione łańcuchami oporowymi.

b. Specyfikacje techniczne
Forma: elektryczne chodzenie, hydrauliczne podnoszenie
Ilość: 1 jednostka
Materiał głównych części:
Stojak podtrzymujący materiał, płytka przewozowa: spawanie płytki stalowej
Oś koła: hartowana 40Cr
Koło: 45 obróbka tłumieniowa HRC4550
Pozycja lubrykacji: ręczna lubrykacja centralna

Parametry techniczne:

3Rozwijanie.

a. Przegląd: Rozwijanie jest urządzeniem służącym do umieszczania stalowych cewków i ich rozwijania. Rozwijanie ma strukturę symetryczną lewo-prawo składającą się z 2 zestawów hydraulicznych bębnów rozszerzających i kurczących się,2 zestawy ruchu hydraulicznego, 2 zestawy podstaw maszynowych i 2 zestawy układów przesyłowych. bęben składa się z węgla nośnego, siedzenia przesuwnego w kształcie klinia, czterech łukowych płyt usytuowanych w siedzenia przesuwnego w kształcie klinia,i obracający się cylinder hydraulicznyCylinder hydrauliczny jest mocowany z tyłu wału podtrzymującego i obraca się razem, a jego pręty przebiegają przez wał podtrzymujący i są podłączone do siedzenia przesuwnego w kształcie klinia.Wciągający pręt popycha i ciągnie kształt klinie przesuwanego siedzenia do przesuwania, a płytka łukowa rozszerza i kurczy bęben pod działaniem nachylonego klinia.System rozszerzania i kurczania ma hydraulicznie kontrolowane jednokierunkowe utrzymanie ciśnienia w celu zapobiegania wyciekom wewnętrznego zaworu i skutecznie zapewnić siłę napięcia mandreluWęzeł jest napędzany do obrotu przez silnik poprzez reduktor i może obracać się do przodu i do tyłu.
Uncoiler zapewnia główną moc kierownikowi stalowej cewki i generuje napięcie wsteczne podczas automatycznej pracy, dzięki czemu linia produkcyjna działa płynnie i niezawodnie.

Kompozycja: (1) Podstawa maszyny (2) Silnik i reduktor (3) Podnoszący się stojak (4) Głowica (rozszerzalna) (5) Hydrauliczny system rozszerzania i skurczania (6) Hydrauliczny system ruchowy

b. Specyfikacje techniczne
Formularz: podwójny hydrauliczny rozszerzacz i skurcz (dwa kroki Ф762mm, Ф950mm)
Ilość: 1 jednostka
Materiał głównych części:
Rury wspierające rozszerzanie i kurczenie: części konstrukcji stalowych
Ramy, podstawy: części spawane z płyt stalowych
Węgiel: hartowany 40Cr
Zęby: 40Cr hartowane i ugaszone
