235Mpa Materiał Siła wydajności Solar Bracket Punching Forming Automatic Machine ≤250mm szerokość paska

235Mpa Materiał Siła wydajności Solar Bracket Punching Forming Automatic Machine ≤250mm szerokość paska

Wprowadzenie produktu

Automatyczna linia produkcyjna do drukowania i formowania uchwytów słonecznych może osiągnąć oryginalną pojedynczą kartę wieloprocesową, nieprzerwaną produkcję, ustawienie rozwijania, wyrównania, drukowania, formowania,obcinanie w jednej ciągłej produkcjiLinia produkcyjna ma wysoką prędkość produkcji, perforację w linii i ciągłą produkcję formowania,łatwy w obsłudze i mniej pracy.

Konfiguracja produktu

Uwaga: rysunki typu tablicy podlegają rysunkom podpisanym i potwierdzonym przez kupującego i sprzedającego.

Proces produkcji

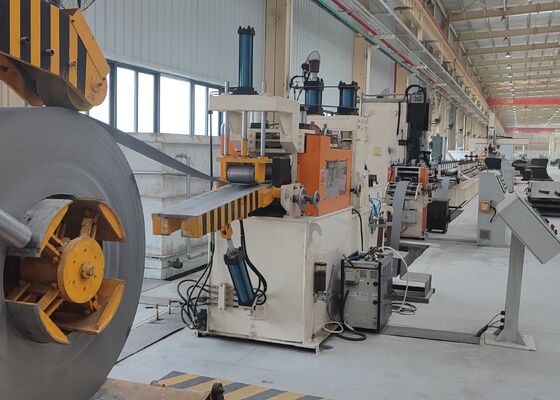

Linia produkcyjna jest wykonywana zgodnie z następującym procesem technologicznym: Rozwijanie→Równanie Servo-pożywianie→Punching→Kształtowanie na zimno→Hydrauliczne obcinanie→Wyładowanie

Konfiguracja i funkcja jednostki

Maszyna hydrauliczna do obcięcia 1 zestaw

Celem: Odcinanie części formowanych do określonej długości.
Struktura: Główne elementy obejmują ramę cięcia, materiał do cięcia, układ hydrauliczny i inne elementy.

Narzędzie do cięcia: łącznie 3 zestawy
Materiał noża: Cr12MoV (twardość po ugasieniu wynosi HRC58~62)

System hydrauliczny 1 zestaw

Wykorzystanie: Zapewnia zasilanie maszyny do perforowania i cięcia.
Struktura: Przyjmuje się kombinowaną strukturę pompy i akumulatora, a prędkość akcji przebijania i obcinania jest szybka, co poprawia prędkość linii produkcyjnej.Chłodzenie chłodzone powietrzem jest stosowane do rozpraszania ciepła w celu spełnienia wymagań produkcyjnych w przypadku dużego obciążenia i wyższej temperaturySystem hydrauliczny jest szybkim systemem hydraulicznym, nadającym się do szybkiego bicia, walcowania otworów i obcinania linii produkcyjnych z gięciem na zimno.Główne elementy hydrauliczne przyjmują produkty Beijing Huade.

Główne elementy to: pompa olejowa, silnik, zawór hydrauliczny, zawór magnetyczny, filtr i zbiornik oleju hydraulicznego.
System hydrauliczny wykorzystuje filtry, a czystość oleju jest zagwarantowana jakość 6-8.

Ciśnienie układu hydraulicznego: 22 Kpa
Moc układu hydraulicznego: 15 kW

Elektryczna jednostka sterująca 1 zestaw

Cała linia przyjmuje tryb sterowania człowiekiem i maszyną łączący PLC i ekran dotykowy.Można jednocześnie przechowywać wiele zestawów instrukcji obsługi- Wysoki stopień automatyzacji, funkcja alarmowa w przypadku wystąpienia nieprawidłowości na linii produkcyjnej,a działanie całej linii produkcyjnej można monitorować za pomocą systemu sterowaniaPo wyłączeniu lub nieprawidłowym wyłączeniu może kontynuować proces zgodnie z uprzednio ustawionymi parametrami roboczymi.

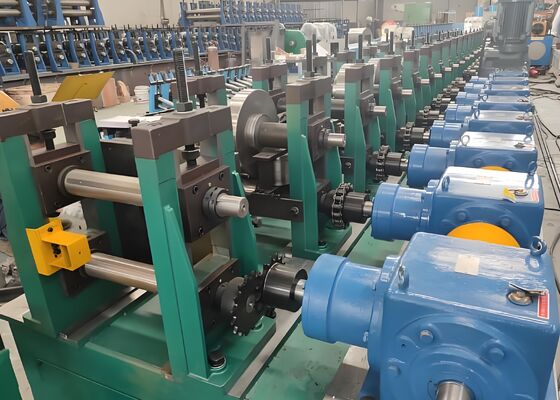

Maszyna do formowania rolek 1 zestaw

Stosowanie: Używa się go do wytworzenia pożądanego, gotowego kształtu płyty do ostatecznego, pożądanego kształtu interfejsu poprzez proces gięcia rolki.
W przypadku wymiany produktów o różnych specyfikacjach należy wymienić tylko część rozstawki.

Struktura: Jednostka kształtująca przyjmuje niezależny stojak (tryb w stylu torii).Materiał wykonany z wysokiej jakości stali Cr12. Twardość po ugasieniu wynosi HRC58 ~ 62. Po wykończeniu powierzchnia rolka jest polerowana. Rolka ma wysoką precyzję i długą żywotność.
Dolny wał jest napędzany, a górny i dolny wały wykorzystują zębatki synchroniczne do niezbędnych przejść.
Zewnętrzny orzeł łuku jest leworęczny (dolny wał) i praworęczny (górny wał).
