Wprowadzenie produktu

Automatyczna linia produkcyjna do drukowania i formowania uchwytów słonecznych może osiągnąć oryginalną pojedynczą kartę wieloprocesową, nieprzerwaną produkcję, ustawienie rozwijania, wyrównania, drukowania, formowania,obcinanie w jednej ciągłej produkcjiLinia produkcyjna ma wysoką prędkość produkcji, perforację w linii i ciągłą produkcję formowania,łatwy w obsłudze i mniej pracy.

Konfiguracja produktu

Uwaga: rysunki typu tablicy podlegają rysunkom podpisanym i potwierdzonym przez kupującego i sprzedającego.

Proces produkcji

Linia produkcyjna jest wykonywana zgodnie z następującym procesem technologicznym: Rozwijanie→Równanie Servo-pożywianie→Punching→Kształtowanie na zimno→Hydrauliczne obcinanie→Wyładowanie

Konfiguracja i funkcja jednostki

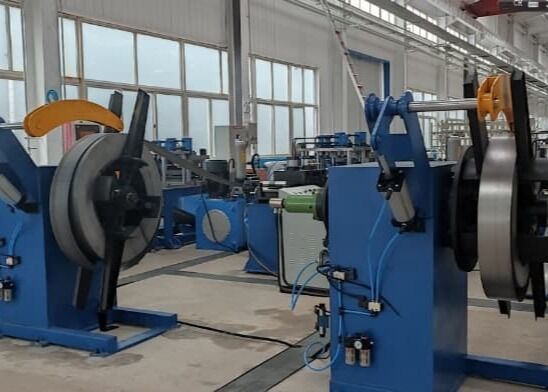

Odwiert

Rozwijanie: maszyna jest w trybie pojedynczej głowicy.
Struktura napinania jest rodzajem pręta łączącego, a stan pracy jest stabilny i niezawodny.
Odwiert jest wyposażony w pneumatyczne urządzenie hamulcowe.
Aby zapobiec rozluźnieniu materiału podczas procesu rozwijania, rozwijanie jest wyposażone w pneumatyczny ramię tłoczące w celu zapewnienia bezpieczeństwa operatorów.
Wykręcacz zawiera również 4 rozbiórki, aby zapobiec nieprawidłowemu ustawieniu lub rozwinięciu rolki.

Serwowygrzewacz 1 zestaw

Stosowania: Wykorzystanie materiału arkuszowego zgodnie z rzeczywistą wymaganą długością kroku do perforacji i można ustawić wiele grup parametrów żywienia jednocześnie, co jest wygodne i szybkie.Dokładność karmienia jest dokładna bez kumulacyjnej tolerancji.
Serwomat zawiera 1 parę rolków, które są używane do tłoczenia sprężyny i luzowania pneumatycznego.
Struktura: składa się z ramy, systemu tłoczenia i serwoprzędu

Z wyłączeniem urządzeń objętych pozycją 8471

Aplikacja: przy użyciu specjalnej prasy hydraulicznej o pojemności 80T pozycja przebicia może być regulowana wzdłuż szerokości materiału i ma właściwości rozsądnej struktury,długą żywotność i wygodną regulację.

System hydrauliczny wyposażony w tę maszynę do perforacji jest specjalnie opracowany dla wielostacjonarnej maszyny do perforacji.i posiada specjalny moduł sterowania hydraulicznego, który ma charakterystykę szybkiej prędkości bicia i niskiego hałasu i jest wyposażony w grzejnik chłodzący, aby rozpraszać ciepło, aby zaspokoić potrzeby ciągłej produkcji.(Ten system hydrauliczny został z powodzeniem zastosowany na wielu liniach produkcyjnych)

Struktura: Przyjmuje się model prasy hydraulicznej, która jest ekonomiczna i stosowana, a prędkość jest szybka.Odległość przebicia można regulować w kierunku poprzecznym płyty, a odległość przebicia można zmienić za pomocą systemu sterowania elektrycznego.

Pierścień: 1 zestaw 8 11x30 podłużnych otworów wypieranych jednocześnie.

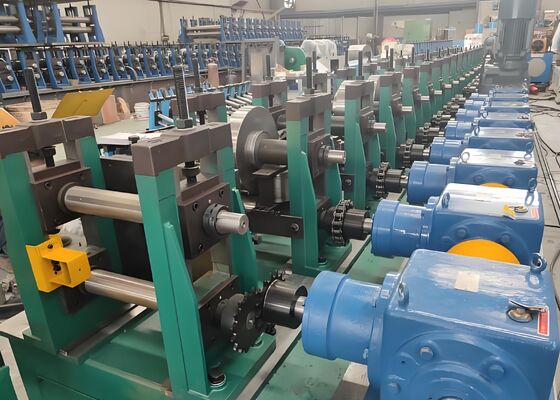

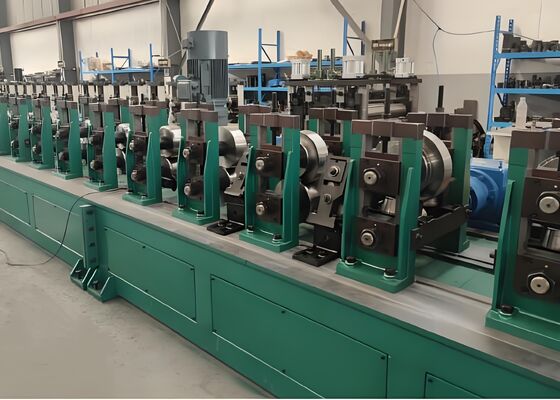

Maszyna do formowania rolek 1 zestaw

Stosowanie: Używa się go do wytworzenia pożądanego, gotowego kształtu płyty do ostatecznego, pożądanego kształtu interfejsu poprzez proces gięcia rolki.
W przypadku wymiany produktów o różnych specyfikacjach należy wymienić tylko część rozstawki.

Struktura: Jednostka kształtująca przyjmuje niezależny stojak (tryb w stylu torii).Materiał wykonany z wysokiej jakości stali Cr12. Twardość po ugasieniu wynosi HRC58 ~ 62. Po wykończeniu powierzchnia rolka jest polerowana. Rolka ma wysoką precyzję i długą żywotność.
Dolny wał jest napędzany, a górny i dolny wały wykorzystują zębatki synchroniczne do niezbędnych przejść.
Zewnętrzny orzeł łuku jest leworęczny (dolny wał) i praworęczny (górny wał).
