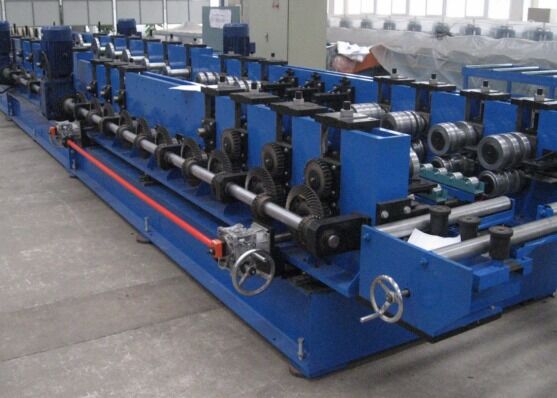

Model DPC2050 Decoiler na tacy kablowych Perforacja linii produkcyjnej z gięciem na zimno 3~10m/min Prędkość pracy

Model DPC2050 Decoiler na tacy kablowych Perforacja linii produkcyjnej z gięciem na zimno 3~10m/min Prędkość pracy

Wprowadzenie produktu:

Automatyczny odwojownik tacy kablowej, drukowanie i zimne gięcie linii produkcyjnej może osiągnąć oryginalny pojedynczy arkusz wieloprocesowy, nieprzerwana produkcja, ustawić uncoiling, wyrównanie, drukowanie, formowanie,obcinanie w jednej ciągłej produkcjiLinia produkcyjna ma wysoką prędkość produkcji, perforację w linii i ciągłą produkcję formowania,łatwy w obsłudze i mniej pracy.

Konfiguracja produktu:

Proces produkcji:

Ścieżka materiału odkupu-powtarzacza łącza łącza łącza łącza łącza łącza łącza łącza łącza

Główne składniki

Decoiler 1 zestaw

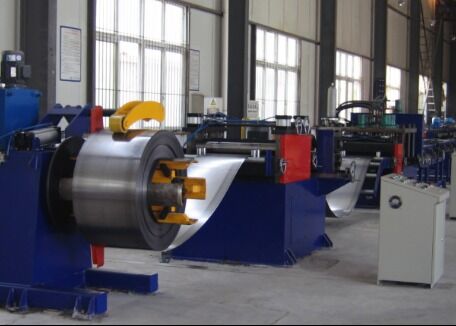

Decoiler: maszyna jest w trybie pojedynczej głowicy (jedynego wsparcia, struktury napięcia czterech łączy, siła napięcia pochodzi z cylindra hydraulicznego, regulacja jest szybka i niezawodna.Odwiertnik to automatyczny odwiertnik z pneumatycznym urządzeniem tłoczeniaPo zainstalowaniu na wałku materiałowym odwojownika, wał materiałowy odwojownika jest automatycznie obracany podczas rzeczywistej pracy całej linii.Prędkość pracy odwojownika może być regulowana zgodnie z warunkami pracy całej linii. Aby zapewnić bezpieczeństwo rzeczywistej pracy rozwijania, rozwijanie jest wyposażone w urządzenie hamulcowe pneumatyczne.Decoiler zawiera również 4 baffles, aby zapobiec cewce od luzu podczas uncoiler.

Uwaga: wózek załadunkowy może być opcjonalny

Maszyna do wyrównywania 1 zestaw

Przyjmuje 7 rolników do wyrównania, 2 pary rolników ołowianych, zapięcie pneumatyczne rolków zasilających, regulację prędkości konwersji częstotliwości, sterowanie przełącznikiem.

Przesłanka materiałowa 1 zestaw

Aplikacja: Używane do buforowania niezgodności prędkości między maszyną wyważającą a maszyną perforującą i korygowania odchylenia; zapewnienie równowagi między nimi w prędkości biegu,tak, że cała linia działa płynnie i całkowicie.
Struktura: urządzenie składa się z dwóch części: rolka łukowa i urządzenia wspierającego.Składają się z ramy łukowej i zestawu elastycznych rolkówPowierzchnia walca jest pokryta twardym chromem.

Na obu końcach jamy magazynowej są odpowiednio zainstalowane przełączniki fotoelektryczne do sterowania wejściem płytek do silosu,w celu zapewnienia kontroli poziomu pomiędzy wyrównywaczem rozwijania i maszyną do perforacji, i wreszcie zrozumieć różnicę między tymi dwoma prędkość jest zrównoważona.

Serwozadostówka - 1 zestaw

Wykorzystanie: podawanie materiału do arkusza w zależności od rzeczywistej długości kroku wymaganej do perforacji.Dokładność podawania jest dokładna bez akumulowanych błędów.

Struktura: Składa się z ramy, układu kompresyjnego i serwo napędowego

Wielostacjonarny przebijalnik (ciąg) - 1 zestaw

Wykorzystanie: Głównie uzupełnianie drukowania różnych typów otworów na profilu.

Struktura: Przyjmuje tryb tłoczenia czterokolonowego w postaci cieczy, which is economical and applicable and fast The punching machine has a 6-station punching mode and contains 3 to 4 sets of die sets (final confirmation of the number of die sets according to the final confirmation of the punching plate drawing of the customer), który może ciągle wybijać wiele rodzajów otworów.i krok przebicia można zmienić za pomocą systemu sterowania elektrycznego.

Schemat przebijania (ostateczne ustawienie pozycji otworu zależy od rysunków potwierdzonych przez klienta)
