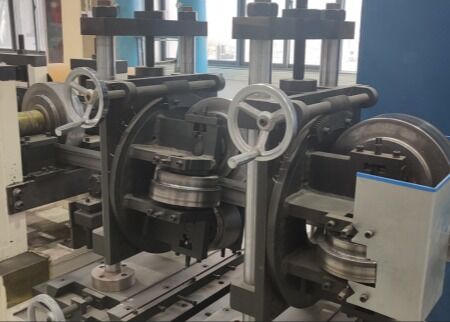

10mm Stalowa taśma o grubości U-kształtny wał przelotowy Automatyczna regulowana maszyna do formowania Model UF150

Model automatycznej regulowanej maszyny do formowania wału przelotowego w kształcie litery U o grubości taśmy stalowej 10 mm UF150

Wprowadzenie produktu:

Automatyczna regulowana maszyna do formowania wału przelotowego w kształcie litery U może osiągnąć oryginalny pojedynczy arkusz wieloprocesowej, nieprzerwanej produkcji, ustawić odwijanie, poziomowanie, wykrawanie, formowanie, ścinanie w jednej ciągłej produkcji, tak aby wygląd produktu był standardowy, wykrawanie spójne, instalacja jest łatwa. Linia produkcyjna ma dużą prędkość produkcji, wykrawanie w linii i ciągłą produkcję formowania, jest łatwa w obsłudze i wymaga mniej pracy.

Konfiguracja produktu:

Uwaga: Rysunek typu płyty podlega rysunkowi ostatecznie podpisanemu i potwierdzonemu przez kupującego i sprzedającego.

Proces produkcji:

Linia produkcyjna jest obsługiwana zgodnie z następującym przebiegiem procesu: Odwijanie → Poziomowanie i podawanie → Zaginanie na zimno → Nożyce hydrauliczne → Rozładunek

Skład sprzętu i szczegółowy opis

Hydrauliczna w pełni automatyczna odwijarka - 1 zestaw

Odwijanie: Maszyna jest w trybie jedno-głowicowym (pojedyncze podparcie, czteroprzewodowa hydrauliczna konstrukcja napinająca, szybka i niezawodna regulacja. Odwijarka jest wyposażona w pneumatyczne urządzenie dociskowe. Aby zapewnić bezpieczeństwo eksploatacji odwijarki, odwijarka jest wyposażona w pneumatyczne urządzenie hamulcowe. Odwijarka zawiera również 4 przegrody, aby zapobiec poluzowaniu cewki podczas procesu odwijania.

Maszyna do podawania i poziomowania -1 zestaw

Podajnik: Podajnik składa się głównie z głowicy dociskowej, prostej głowicy, płyty podporowej, płyty łopatkowej i rolki napędowej. Jest to wygodne dla podajnika, aby poziomować maszynę płynnie, bezpiecznie i szybko.

Poziomowarka: Przyjmuje poziomowanie 5-rolkowe (2 rolki na górnej warstwie, 3 rolki na dolnej warstwie, regulacja śrubowa), 1 parę rolek podających, pneumatyczne mocowanie rolek podających, regulację prędkości konwersji częstotliwości i elektryczne sterowanie przełącznikiem. Przód poziomowarki jest również wyposażony w teleskopową głowicę łopatkową i urządzenie dociskające materiał, aby zapewnić płynne i bezpieczne wejście surowca do poziomowarki. Rolkę zaciskową można regulować w górę i w dół, aby ułatwić regulację szczeliny poziomowania i nachylenia.

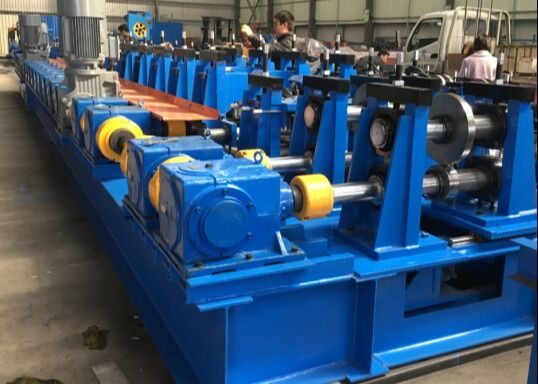

Maszyna do formowania na zimno o regulowanej szerokości z wałem przelotowym -1 zestaw

Przeznaczenie: Służy do uzyskania pożądanego kształtu przekroju poprzecznego poprzez proces gięcia rolkowego.

Struktura: Automatyczna regulowana maszyna do formowania z wałem przelotowym służy do wykonywania profili o różnych szerokościach dna i wysokościach talii bez zmiany rolek. Regulacja specyfikacji jest realizowana przez silnik serwo. Przy zmianie produktów o różnych specyfikacjach wystarczy wprowadzić rozmiar produktu odpowiednich specyfikacji na ekranie dotykowym. Jest to wygodne i szybkie bez zmiany rolek.

Moc silnika serwo regulacji szerokości: 3kw
Jednostka formująca przyjmuje niezależną maszynę formującą ramę. Napęd reduktora silnika i niezależna przekładnia reduktora.
Przejścia formujące: 16 przejść
Średnica wału maszyny formującej: φ160mm;
Kiedy zmienia się grubość płyty stalowej, szczelina między górnymi/dolnymi rolkami jest regulowana ręcznie za pomocą pokrętła
Maksymalna prędkość linii formowania: 15m/min
Moc silnika: 132kw
Rolka formująca jest zaprojektowana przez profesjonalne oprogramowanie. Materiałem jest wysokiej jakości stal matrycowa Cr12, a twardość po hartowaniu wynosi HRC58~62 (odpowiednik amerykańskiego materiału D2/D3). Powierzchnia rolki jest polerowana po precyzyjnej obróbce. Rolka ma wysoką precyzję i długą żywotność.
