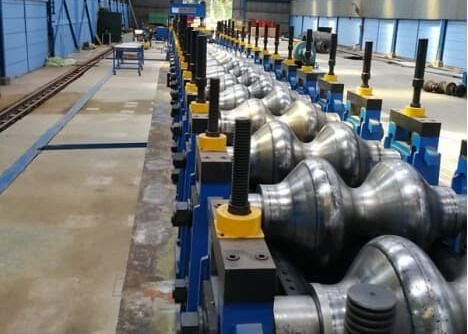

610mm Średnica cewki stalowej Maszyna do formowania rolek blach falistych 15T Pojedyncza waga cewki stalowej

610mm Średnica cewki stalowej Maszyna do formowania rolek płyt falistych 15T Pojedyncza waga cewki stalowej

Wprowadzenie produktu:

Linia do formowania rolek płyt falistych może osiągnąć pierwotny pojedynczy arkusz wieloprocesowej, nieprzerwanej produkcji, ustawić odwijanie, poziomowanie, wykrawanie, formowanie, ścinanie w jednej ciągłej produkcji, tak aby wygląd produktu był standardowy, wykrawanie spójne, instalacja jest łatwa. Linia produkcyjna ma dużą prędkość produkcji, wykrawanie w linii i ciągłą produkcję formowania, jest łatwa w obsłudze i wymaga mniejszej ilości pracy.

Konfiguracja produktu:

Uwaga: po potwierdzeniu zamówienia obie strony muszą podpisać rysunek profilu, rysunek otworów i rysunek części łukowej.

Proces produkcji:

Odwijarka - poziomica - pętla materiału—serwo podajnik—wykrawarka—pętla materiału-- główna formierka rolkowa—obcinarka - element obrabiany na zewnątrz

Pętla materiału 2 zestawy

Funkcja: Pierwszy zestaw służy do dopasowania prędkości i korekcji między maszyną buforową do ciągnienia i poziomowania a serwo podajnikiem poziomującym, a drugi zestaw służy do dopasowania prędkości i korekcji między buforową wykrawarką a formierką. Sprawia, że cała linia działa płynnie.

Struktura: Urządzenie magazynujące składa się z dwóch części: rolki w kształcie łuku i urządzenia podtrzymującego. Istnieją cztery grupy rolek w kształcie łuku, które są umieszczone po obu stronach dwóch pojemników magazynowych. Składają się one z ramy łukowej i zestawu elastycznych rolek, powierzchnia rolki jest pokryta twardym chromem. W zagłębieniu pojemnika rozładowczego zainstalowany jest przełącznik fotoelektryczny, który kontroluje położenie rolki materiału wchodzącej do zagłębienia, dzięki czemu prędkość każdej części roboczej może być idealnie dopasowana.

Serwo poziomica i urządzenie podające 1 zestaw
To urządzenie jest zainstalowane z przodu wielostanowiskowej wykrawarki. Jest zamocowane na płycie podstawy wykrawarki. Poziomica to model 5 rolek, górna warstwa ma 2 rolki, a dolna warstwa ma 3 rolki. Rolki górnej warstwy mogą być dociskane hydraulicznie. Rolki te będą działać jako rolki serwo, aby podawać surowiec do części wykrawarki.
To urządzenie serwo podające jest napędzane silnikiem serwo, operator może ustawić kilka grup danych roboczych w systemie sterowania, a następnie urządzenie serwo podające będzie podawać arkusz surowca raz po razie.

Wielostanowiskowa wykrawarka 1 zestaw
Funkcja: Uzupełnij wykrawanie otworów 15-φ25 na profilu jednocześnie.

Struktura: Przyjmuje tryb prasy czterokolumnowej cieczy, ekonomiczny i odpowiedni; duża prędkość i wysoka wydajność. Układ hydrauliczny tej wykrawarki jest specjalnie opracowany dla wielostanowiskowej wykrawarki. Maszyna hydrauliczna przyjmuje tryb sterowania pompą i akumulatorem oraz przyjmuje specjalny moduł sterowania hydraulicznego. Ma cechy dużej prędkości wykrawania, niskiego poziomu hałasu itp. i jest wyposażona w chłodzenie Rozpraszanie ciepła urządzenia ma na celu zaspokojenie potrzeb ciągłej produkcji. (Ten układ hydrauliczny został z powodzeniem wykorzystany w wielu liniach produkcyjnych)
Ciśnienie wykrawarki: 500 ton

Główna formierka rolkowa 1 zestaw
Struktura: Jednostka formująca przyjmuje niezależną ramę (tryb obudowy), napędzaną silnikiem i reduktorem, i jest napędzana przez skrzynię redukcyjną i sprzęgło, które są odpowiednio zainstalowane na podstawie formującej i podstawie transmisyjnej.
Dolny wał jest napędzany, a wały górne i dolne używają kół zębatych synchronicznych, gdy jest to konieczne. Główny napęd to pod-redukcyjna skrzynia biegów.

Forma formująca jest zaprojektowana przez profesjonalne oprogramowanie, a materiał jest wykonany z wysokiej jakości stali formierskiej Cr12, hartowanej
Twardość tylna wynosi HRC58~62, a niektóre rolki formujące są wykonane z materiału Cr12MoV, co poprawia właściwości mechaniczne i żywotność. Powierzchnia formy jest polerowana po wykończeniu, z dużą precyzją i długą żywotnością.
Na zewnątrz łuku znajdują się dwa rodzaje nakrętek: lewoskrętna (wał dolny) i prawoskrętna (wał górny).
