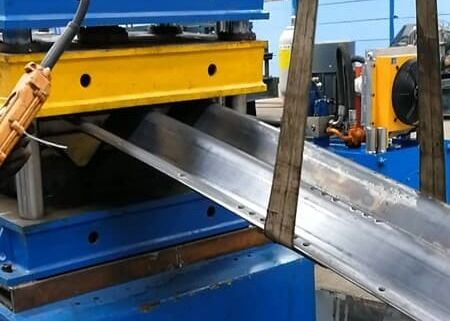

Model DFCP150 Linia formowania rolki płyty falistej z funkcją przebicia otworu

Linia do formowania rolek blach falistych Model DFCP150 z funkcją wykrawania otworów

Wprowadzenie produktu:

Linia do formowania rolek blach falistych może realizować oryginalny pojedynczy arkusz wieloprocesowej, nieprzerwanej produkcji, ustawiając odwijanie, poziomowanie, wykrawanie, formowanie, ścinanie w jednej ciągłej produkcji, dzięki czemu wygląd produktu jest standardowy, wykrawanie spójne, instalacja jest łatwa. Linia produkcyjna charakteryzuje się dużą prędkością produkcji, wykrawaniem na linii i ciągłą produkcją formowania, jest łatwa w obsłudze i wymaga mniejszej ilości pracy.

Konfiguracja produktu:

Uwaga: po potwierdzeniu zamówienia obie strony muszą podpisać rysunek profilu, rysunek otworów i rysunek części łukowej.

Proces produkcji:

Odwijarka - poziomnica - pętla materiału - serwo podajnik - wykrawarka - pętla materiału - główna formierka rolkowa - obcinarka - element obrabiany na zewnątrz

Główne komponenty linii do formowania rolek:

Odwijarka 1 zestaw (zawiera wózek na kręgi i wspornik pomocniczy)

Ta odwijarka to model jednogłowicowy, silnik napędza wał odwijarki w celu otwarcia kręgu stalowego, a hydraulika powoduje, że urządzenie rozprężające wału odwijarki mocuje krąg stalowy na wale odwijarki. Konstrukcja części rozprężnej to model „klinowy”. Gdy cała linia jest w normalnym stanie roboczym, odwijarka pracuje automatycznie. Aby zapewnić bezpieczeństwo operatora odwijarki, odwijarka zawiera również hamulec pneumatyczny i ramię dociskowe.

Ochroni operatora podczas procesu pracy.
Odwijarka zawiera również 4 sztuki płyty blokującej surowiec, aby krąg stalowy był dobrze zamocowany na wale odwijarki, gdy odwijarka jest w stanie roboczym. Płytę blokującą można zamontować i zdemontować zgodnie z rzeczywistymi wymaganiami pracy.

Wózek na kręgi:
Służy do załadunku i rozładunku kręgu stalowego z wału odwijarki. Wózek na kręgi może poruszać się do przodu i do tyłu, silnik napędza wózek; stół podporowy wózka na kręgi może podnosić się i opuszczać, siłownik hydrauliczny zasila to urządzenie.
Moc silnika wózka na kręgi: ≈3 kW (z zastrzeżeniem ostatecznego projektu)

Wspornik pomocniczy:
Aby zapewnić bezpieczeństwo wału odwijarki podczas załadunku na niego kręgu stalowego, posiada on jedną ramę pomocniczą, która go podpiera. Rama pomocnicza jest modelem zasilanym hydraulicznie, może poruszać się w górę i w dół. Gdy rama pomocnicza pracuje, jej część łącząca zostanie automatycznie zablokowana, co pozwala utrzymać stabilne podparcie wału odwijarki.
Waga podparcia: 15000 kg

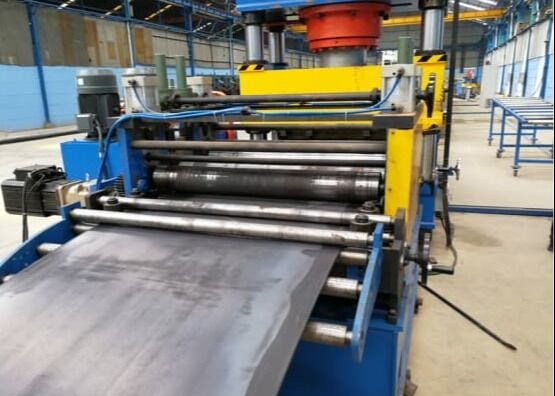

Poziomnica 1 zestaw

Ta poziomnica wykorzystuje model 5 rolek. Górna warstwa ma 2 rolki, a dolna warstwa ma 3 rolki. Odstęp między rolkami, który znajduje się między górną i dolną warstwą, można regulować ręcznie za pomocą wrzeciona śrubowego.
Jedna para rolek prowadzących jest zainstalowana z przodu części rolkowej poziomnicy, rolka podająca jest dobrze ściśnięta przez siłownik pneumatyczny. Prędkość roboczą rolek dociskowych można regulować za pomocą przetwornika, operator może ją kontrolować zgodnie z rzeczywistymi wymaganiami pracy.
Z przodu głównej części poziomnicy, na płycie podstawy poziomnicy zainstalowana jest specjalna głowica teleskopowa. Gdy surowiec dostanie się do części poziomnicy, ta łopata przesunie się w górę i poprowadzi surowiec do urządzenia poziomującego płynnie.

Sterowanie konwersją częstotliwości

Aby surowiec w postaci kręgu stalowego łatwo i płynnie dostał się do części poziomnicy, między odwijarką a poziomnicą zainstalowano prowadnicę materiału i ramię dociskowe. To urządzenie składa się głównie z ramienia dociskowego, stołu podporowego, głowicy łopaty itp. Ramię dociskowe, stół podporowy i głowica łopaty są napędzane przez siłownik hydrauliczny, ramię dociskowe ma jedną rolkę napędową, która służy do wspomagania podawania. Rolka napędowa jest napędzana silnikiem 3 kW. Ta część może pomóc operatorowi w podawaniu arkusza surowca do części poziomnicy, co pozwoli zaoszczędzić czas operatorowi.

Urządzenie do spawania doczołowego 1 zestaw

Funkcja: Odciąć głowicę i ogon arkusza, aby zakończyć spawanie doczołowe arkusza.
Struktura: Składa się z nożyc, urządzenia dociskowego głowicy i ogona materiału, urządzenia prowadzącego, platformy spawalniczej, urządzenia podającego dociskowego, układu napędowego, podstawy itp., z regulowanymi rolkami bocznymi z przodu i z tyłu. Rama to konstrukcja spawana z profili + blach stalowych, ścinanie hydrauliczne, dociskanie hydrauliczne i platforma dociskowa. Ustawić miedzianą płytę podkładową. Ręczne spawanie łukiem argonowym, ręczne szlifowanie. Użytkownik spawarki przygotowuje ją samodzielnie.
