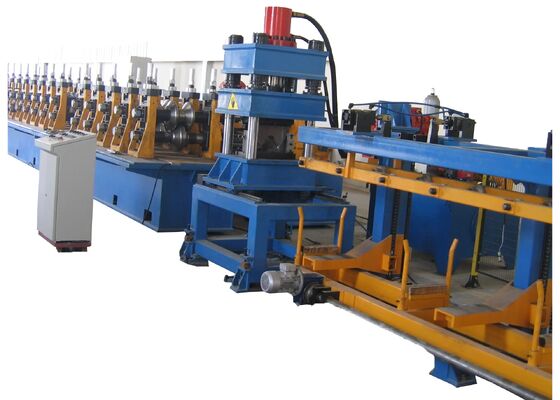

Automatyczna maszyna do formowania na zimno barier drogowych, produkująca profile z blachy falistej, średnica wewnętrzna cewki 508mm

Automatyczne urządzenia do tworzenia desek wiertniczych, o średnicy wewnętrznej 508 mm

Wprowadzenie produktu:

Śruby drogowe tworzące linię linii drogowej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkcyjnej linii produkwyrównanie, perforacja, formowanie, obcinanie w jednej ciągłej produkcji, tak, że standardowy wygląd produktu, perforacja stała instalacja jest łatwa.Produkcja drukowania i formowania ciągłego on-line, łatwy w obsłudze i wymagający mniejszej ilości pracy.

Konfiguracja produktu:

Uwaga: rysunek typu płyty podlega rysunkowi ostatecznie podpisanemu i potwierdzonemu przez kupującego i sprzedającego.

Proces produkcji:

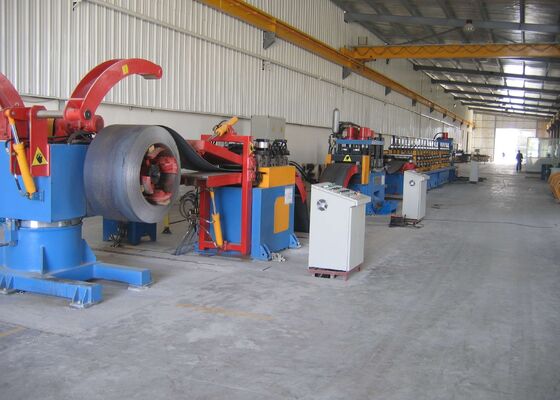

Linia produkcyjna jest obsługiwana zgodnie z następującym przepływem procesu:Odwijanie → Pętla (magazynowanie) → Serwowyrównianie → 315T Perforacja (cięcie) + Perforacja i wzmocnienie prasy → gięcie na zimno → rozładowanie

Maszyna do formowania rolek - 1 zestaw

Celem: Używane do uzyskania wymaganego kształtu interfejsu poprzez proces gięcia rolki.

Struktura: Jednostka tworząca przyjmuje niezależną ramę (styl łuku szybkiej zmiany).Materiał wykonany z wysokiej jakości stali Cr12Po wyciszeniu powierzchnia walca jest polerowana po precyzyjnym obróbce.Rolka ma wysoką precyzję i długą żywotność.
Podstawowy układ napędowy jest napędzany przez skrzynkę redukcyjną.Materiał obiektu skrzynki redukcyjnej jest ZG45 lub spawania stalowych płyt.
Zewnętrzny orzeł łuku jest leworęczny (dolny wał) i praworęczny (górny wał).

System hydrauliczny -2 zestawy

Cel: jeden zestaw zapewnia zasilanie rozwijania, wózka ładowania i maszyny do perforacji; drugi zestaw zapewnia zasilanie cięcia hydraulicznego.

Struktura: Przyjmuje się kombinację pompy i akumulatora, a prędkość akcji przebijania i obcinania jest szybka, co poprawia prędkość linii produkcyjnej.Chłodzenie chłodzone powietrzem jest stosowane do rozpraszania ciepła w celu spełnienia wymagań produkcyjnych wysokiego obciążenia i wysokiej temperatury. Ten system hydrauliczny jest szybkim systemem hydraulicznym, nadającym się do szybkiego bicia, rolkowania otworów i cięcia linii produkcyjnych z gięciem na zimno. Głównymi komponentami hydraulicznymi są produkty Beijing Huade.
Główne komponenty to: pompa olejowa, silnik, zawór hydrauliczny, zawór magnetyczny, filtr i hydrauliczny zbiornik oleju itp.
System hydrauliczny wykorzystuje filtr, a czystość oleju jest zagwarantowana na 6-8 poziomów.

Elektryczny układ sterujący - 1 zestaw

Cała linia przyjmuje tryb sterowania człowiekiem i maszyną łączący PLC i ekran dotykowy.Można jednocześnie przechowywać wiele zestawów instrukcji obsługiMa wysoki stopień automatyzacji i funkcję alarmową w przypadku wystąpienia nieprawidłowości w linii produkcyjnej.Działanie całej linii produkcyjnej można monitorować za pomocą systemu sterowaniaPo awarii zasilania lub wyłączeniu w nieprawidłowym stanie, przetwarzanie może być kontynuowane zgodnie z uprzednio ustawionymi parametrami roboczymi.

Opis głównych elementów elektrycznych:
