Wycinarka CNC do blach z maksymalną grubością blachy 6 mm, maksymalną prędkością 50 m/min, do belek samochodowych

Maszyna do przebijania płyt CNC z maksymalną grubością blachy 6 mm Maksymalna prędkość 50 m/min dla wiązki samochodowej

Celem i cechami produktu

Linia ta została zaprojektowana jako zintegrowany, specyficzny system produkcyjny, specjalnie zaprojektowany do procesu przebijania płaskich wiązek wzdłużnych wykorzystywanych w produkcji samochodowej.W oparciu o ramy techniczne wiodących krajowych i międzynarodowych odpowiedników, syntezuje podstawowe mocne strony konkurencyjne wielu powiązanych produktów, jednocześnie rygorystycznie przestrzegając standardów przebicia dla różnych światowych konstrukcji ram samochodowych.System w pełni uwzględnia elastyczne wymagania przetwarzania wiązek wzdłużnych w różnych konfiguracjach ram samochodowych, charakteryzuje się wyjątkową stabilnością eksploatacyjną i wyjątkową wydajnością produkcyjną.

Główne parametry techniczne:

1. Podłużny Podtrzymający Stolik Rolkowy
Zestaw ten, wykonany z ciężkiej podstawy i precyzyjnie wykonanymi rolkami nośnymi, jest specjalnie zaprojektowany w celu zapewnienia stałego, stabilnego wsparcia elementów obrabianych z blachy.Każde walcowanie jest wyposażone w wysokiej jakości łożyska na obu końcach, zapewniając niezawodną i bezproblemową pracę.transport materiałów arkuszowych przez ich powierzchnię przy niskim tarciu.

2. Urządzenie koncentrujące
Urządzenie to wyposażone jest w pięć zestawów mechanizmów centralnych i pozycjonowania, w których dwa bloki centralne są synchronicznie napędzane i kierowane przez precyzyjne szynki przewodnicze.Podczas cykli eksploatacyjnych, cylinder powietrzny aktywuje dwie pary bloków centralnych, aby poruszać się w kierunku siebie, osiągając dokładne centryzację i bezpieczne zaciskanie materiału arkuszowego.Jego funkcja pozycjonowania liniowego zapewnia, że odchylenia szerokości są równomiernie rozmieszczone po obu stronach arkusza, utrzymując stałą precyzję obróbki przez całą produkcję.

3. Urządzenie zasilające oś X: 2 zestawy
Linia ta składa się z serwomotora, reduktorów precyzyjnych, pływających zacisków hydraulicznych, precyzyjnych linijnych szybów przewodniczych, precyzyjnych stojaków i konstrukcji wspierających.Serwo silnik dostarcza moc do napędu zębaty spiralnej do obrotu za pośrednictwem reduktor precyzyjny, a następnie przekształca ruch obrotowy w ruch liniowy za pośrednictwem mechanizmu stojaka.składniki żywienia wykonują dokładne operacje żywienia, zapewniając precyzyjne i stabilne przenoszenie materiałów płytkowych.Ma wysoką siłę zaciskania, niezawodną wydajność zaciskania i stałą stabilność eksploatacyjną.

Na wystawie zaprezentowana jest skrupulatnie wybrana kolekcja gotowych próbek wiązki wzdłużnej, wyprodukowanych wyłącznie na tej linii produkcyjnej.Próbki te obejmują szeroki zakres specyfikacji dostosowanych do ciężarówek górniczych i pojazdów specjalnychFunkcjonują one jako przekonująca demonstracja podstawowych możliwości wydajności urządzenia, takich jak precyzyjne ustawienie otworu, gładkie krawędzie,i ogólnej stabilności konstrukcyjnej gotowych części roboczych.

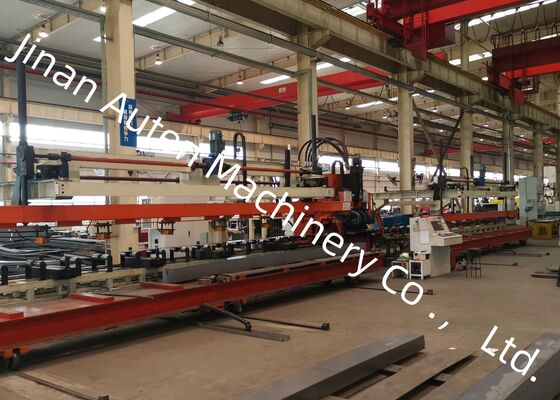

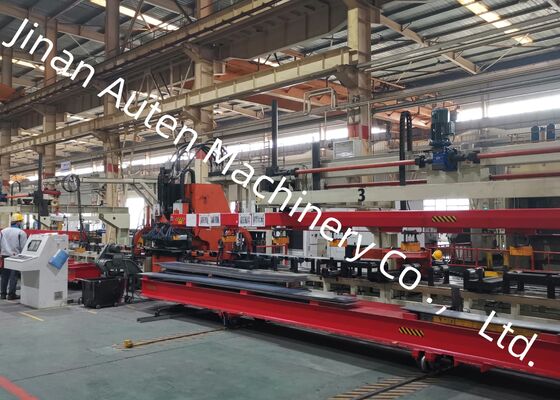

Ta linia urządzeń do przebijania płaskich wiązek dla lekkich ciężarówek jest rozwiązaniem opracowanym na zamówienie, specjalnie zaprojektowanym do przebijania płaskich wiązek wzdłużnych samochodowych.Jest przeznaczony głównie do obróbki wiązek głównych ciężarówek i pojazdów specjalnych, dostarczając wysokiej precyzji obróbki otworów w celu spełnienia wymagań związanych z montażem konstrukcyjnym tych ciężkich i niestandardowo produkowanych części nośnych samochodowych.
