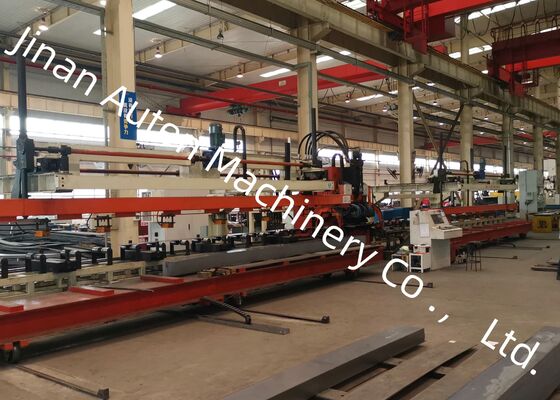

Precyzyjna wykrawarka CNC do blach, siła nominalna 1200 kN i maksymalna grubość blachy 6 mm

Precyzyjna wykrawarka CNC do płyt o nominalnej sile 1200KN i maksymalnej grubości blachy 6mm

Przeznaczenie i charakterystyka produktu

Zaprojektowana jako specjalistyczne, kompleksowe rozwiązanie produkcyjne, linia ta została opracowana specjalnie do operacji wykrawania płaskich belek podłużnych stosowanych w produkcji samochodów. Wykorzystując techniczne podstawy zaawansowanych krajowych i międzynarodowych odpowiedników, łączy w sobie konkurencyjne zalety wielu powiązanych produktów – przy jednoczesnym ścisłym przestrzeganiu specyfikacji wykrawania dla różnych globalnych konfiguracji ram samochodowych. Jest w pełni zdolna do spełnienia elastycznych wymagań dotyczących przetwarzania belek podłużnych w różnych typach ram samochodowych i wyróżnia się niezawodnością działania oraz wysoką wydajnością produkcji.

Główne parametry techniczne:

1. Stół rolkowy podtrzymujący wzdłużny
Zbudowany z podstawy i rolek podtrzymujących, ten element został specjalnie zaprojektowany, aby zapewnić stabilne podparcie dla materiałów blach. Każdy wałek jest wyposażony w zespoły łożysk na obu końcach, aby zagwarantować bezpieczną i płynną pracę. Charakteryzujące się wyjątkową sztywnością konstrukcyjną i dużą odpornością na uderzenia, rolki umożliwiają stałe, niskotarciowe przemieszczanie się blach po ich powierzchni.

2. Urządzenie centrujące
To urządzenie jest skonfigurowane z 5 zestawami mechanizmów centrujących i pozycjonujących, w których dwa bloki centrujące są napędzane i prowadzone synchronicznie przez precyzyjne prowadnice. Podczas cykli operacyjnych siłownik pneumatyczny uruchamia dwie pary bloków centrujących, aby poruszały się w kierunku siebie, realizując precyzyjne centrowanie i bezpieczne mocowanie materiału blachy. Możliwość pozycjonowania liniowego zapewnia równomierne rozłożenie odchyleń szerokości po obu stronach blachy, utrzymując stałą precyzję przetwarzania.

3. Urządzenie podające z zaciskiem głównym w osi X: 2 zestawy
Ta linia wykrawania belek składa się z silnika serwo, precyzyjnej przekładni redukcyjnej, pływającego zacisku hydraulicznego, precyzyjnej prowadnicy liniowej, precyzyjnej listwy zębatej i konstrukcji nośnych. Silnik serwo przekazuje moc, aby napędzać koło zębate śrubowe do obrotu za pośrednictwem precyzyjnej przekładni redukcyjnej, a następnie przekształca ruch obrotowy w ruch liniowy za pomocą mechanizmu listwy zębatej. Prowadzone przez precyzyjną prowadnicę ślizgową liniową, elementy podające wykonują precyzyjne operacje podawania, zapewniając precyzyjne i stabilne przenoszenie materiału blachy. Zacisk podający przyjmuje konstrukcję pływającą, która oferuje dużą adaptację do lekko wypaczonych materiałów blach. Charakteryzuje się dużą siłą zaciskania, niezawodnym działaniem zaciskania i stałą stabilnością operacyjną.

Na wystawie prezentowany jest starannie dobrany wybór gotowych próbek belek podłużnych – produkowanych wyłącznie za pomocą tej linii produkcyjnej. Próbki te obejmują szeroki zakres specyfikacji dostosowanych do samochodów ciężarowych i pojazdów specjalnego przeznaczenia. Służą one jako przekonująca demonstracja podstawowych możliwości wydajności sprzętu, w tym precyzyjnego pozycjonowania otworów, gładkich wykrawanych krawędzi i ogólnej stabilności konstrukcyjnej gotowych elementów.

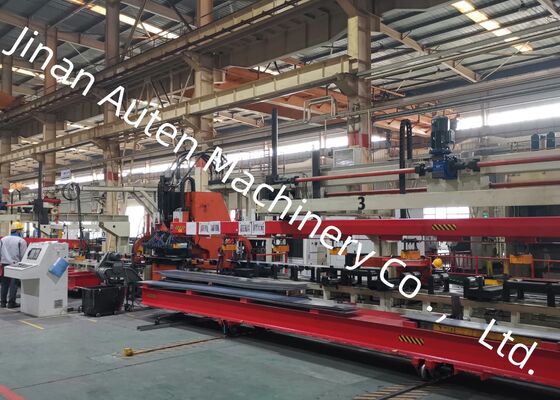

Ta linia urządzeń do wykrawania płaskich belek do lekkich ciężarówek jest rozwiązaniem opracowanym na zamówienie, zaprojektowanym specjalnie do operacji wykrawania samochodowych płaskich belek podłużnych. Jest przeznaczona głównie do obróbki głównych belek ciężarówek i pojazdów specjalnego przeznaczenia, zapewniając precyzyjną obróbkę otworów w celu spełnienia wymagań montażu konstrukcyjnego tych wytrzymałych i produkowanych na zamówienie elementów nośnych samochodów.
