Prędkość osi X 50 m/min Linia do wykrawania CNC płaskich płyt belek podłużnych samochodowych Prędkość osi Y 30 m/min
Przeznaczenie i charakterystyka produktu

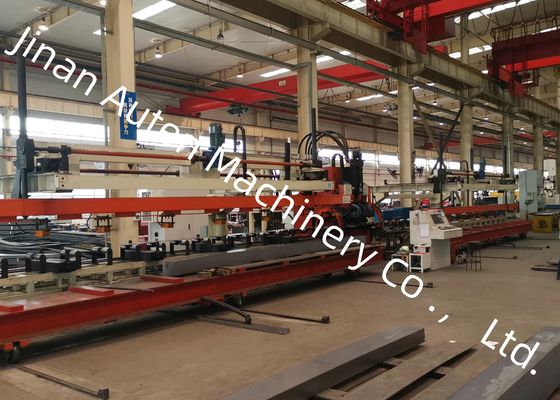

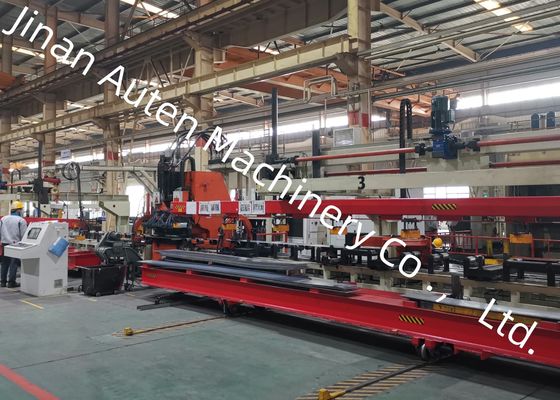

Linia produkcyjna do wykrawania CNC dla płaskich płyt belek podłużnych samochodowych to kompleksowy system produkcyjny zaprojektowany specjalnie do procesu wykrawania płaskich belek podłużnych stosowanych w samochodach. Opracowana w oparciu o podstawy techniczne analogicznego sprzętu zarówno w kraju, jak i za granicą, linia produkcyjna łączy w sobie korzystne cechy różnych powiązanych produktów, jednocześnie w pełni odpowiadając wymaganiom wykrawania różnych konstrukcji ram samochodowych na rynkach globalnych. Ta linia produkcyjna jest dobrze wyposażona, aby spełnić elastyczne wymagania dotyczące obróbki belek podłużnych dla różnych typów ram samochodowych i charakteryzuje się stabilną wydajnością operacyjną i wysoką wydajnością produkcji.
Główne parametry techniczne:
| Nr |
Nazwa |
Wartość |
| 1 |
Siła nominalna |
1200KN |
| 2 |
Rozmiar i zakres obrabianej płyty |
| 3 |
Długość |
4000～8000mm |
| Szerokość |
200～550mm |
| Grubość |
3～6mm |
| Zgięcie sierpowate materiału wsadowego |
≤7mm/10m |
| Nierówności płyty w osi X |
≤10mm/1000mm ,≤20mm/8000mm |
| Nierówności płyty w osi Y |
5mm |
| Wypaczenie płyty |
≤50mm |
| Właściwości mechaniczne materiału płyty |
σb=510～850N/mm2 |
| 4 |
Maks. średnica wykrawania |
φ60mm |
| 5 |
Liczba modułów |
25个 |
| 6 |
Maks. prędkość |
| Oś X |
Maks=50m/min |
| Oś Y |
Maks=30m/min |
| 7 |
Dokładność obróbki |
| Oś X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Oś Y |
±0.2 mm / 600 mm |
Wprowadzenie do składu wyposażenia linii produkcyjnej
Przebieg procesu: Wstępne przygotowanie belki podłużnej → Elektromagnetyczne automatyczne podawanie belki podłużnej → Automatyczne pozycjonowanie materiału podłużnego → Mocowanie końcowe i mocowanie pomocnicze → Wprowadzenie przedmiotu obrabianego do głównej maszyny wykrawającej w celu obróbki → Mocowanie podające, mocowanie pomocnicze i obróbka → Zakończenie wykrawania → Elektromagnetyczne automatyczne rozładowywanie przedmiotów obrabianych
Metoda obróbki przyjmuje konstrukcję typu filtra, co oznacza, że belka podłużna wykonuje tylko posuw do przodu podczas operacji wykrawania.
1. Elektryczny wózek nośny belki podłużnej:
Wózek może być sterowany za pomocą przycisku, aby wysunąć się z linii produkcyjnej. Po odebraniu palet podniesionych przez dźwig, powróci do pozycji załadunku materiału;
Nośność wózka wynosi nie mniej niż 20 ton, a jego skok wynosi 1,5 metra.
2. Automatyczne urządzenie podające z przyssawką elektromagnetyczną
Urządzenie składa się ze wspornika, belki ruchomej i jej mechanizmu napędowego, belki z przyssawkami i mechanizmu podnoszenia, systemu sterowania przyssawkami i innych elementów;
Na belce z przyssawkami zamontowany jest pręt wykrywający płytę, który umożliwia automatyczne zatrzymanie po osiągnięciu wysokości płyty. Może również wykrywać obecność płyt i czy płyty są prawidłowo zaadsorbowane, zapewniając stabilną i niezawodną pracę;
Podnoszenie i opuszczanie belki z przyssawkami jest prowadzone przez pręty prowadzące, aby zagwarantować synchroniczne podnoszenie; belka ruchoma charakteryzuje się doskonałą sztywnością, a jej ruch do przodu i do tyłu jest prowadzony przez prowadnice, aby zapewnić synchronizację na obu końcach;
Przyssawka elektromagnetyczna utrzymuje siłę elektromagnetyczną w stanie wyłączenia i osiąga demagnetyzację zwrotną po włączeniu zasilania, zapewniając bezpieczną i niezawodną pracę.
Na wystawie prezentowana jest starannie dobrana kolekcja gotowych próbek belek podłużnych - obrabianych wyłącznie przez tę linię produkcyjną. Próbki te obejmują szeroki zakres specyfikacji dostosowanych do samochodów ciężarowych górniczych i pojazdów specjalnego przeznaczenia. Próbki skutecznie prezentują możliwości sprzętu, w tym precyzyjne pozycjonowanie otworów, gładkie wykrawane krawędzie i ogólną stabilność konstrukcyjną przedmiotów obrabianych.
Ta linia do wykrawania płaskich belek samochodowych to rozwiązanie opracowane na zamówienie, zaprojektowane specjalnie do operacji wykrawania płaskich belek podłużnych samochodowych. Jest przeznaczona głównie do obróbki głównych belek samochodów ciężarowych i pojazdów specjalnego przeznaczenia, gwarantując precyzyjne wykonanie otworów w celu spełnienia wymagań montażu konstrukcyjnego tych wytrzymałych i produkowanych na zamówienie elementów nośnych samochodów.
