Linia produkcyjna do wykrawania CNC belek samochodowych o grubości płyty 4-9 mm, długość obrabianego przedmiotu 4000-12000 mm
Zastosowanie:
Linia produkcyjna belek podłużnych samochodowych to wysokowydajne, precyzyjne, zautomatyzowane urządzenie do obróbki blach, opracowane przez naszą firmę specjalnie do wykrawania wysokowytrzymałych belek podłużnych samochodowych. Jest przeznaczone do wykrawania belek podłużnych pojazdów o bardzo szerokich i grubych elementach, w tym wózków górniczych i pojazdów specjalnego przeznaczenia.
Główne parametry techniczne:
| Nr |
Nazwa |
Wartość |
| 1 |
Siła nominalna |
1200KN |
| 2 |
Rozmiar i zakres obróbki płyty |
| 3 |
Długość |
4000～8000mm |
| Szerokość |
200～550mm |
| Grubość |
3～6mm |
| Wpływ zgięcia blachy |
≤7mm/10m |
| Nierówności blachy w osi X |
≤10mm/1000mm ,≤20mm/8000mm |
| Nierówności blachy w osi Y |
5mm |
| Wypaczenie blachy |
≤50mm |
| Właściwości mechaniczne materiału blachy |
σb=510～850N/mm2 |
| 4 |
Maks. średnica wykrawania |
φ60mm |
| 5 |
Liczba modułów |
25 |
| 6 |
Maks. prędkość |
| Oś X |
Max=50m/min |
| Oś Y |
Max=30m/min |
| 7 |
Dokładność obróbki |
| Oś X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Oś Y |
±0.2 mm / 600 mm |
| 8 |
Metoda obróbki |
Filtracja |
| 9 |
Odnośnik |
Oś X jest wzdłuż długości płyty, a współrzędna X otworu jest oparta na końcu płyty; oś Y to szerokość płyty, a odniesieniem jest linia środkowa.
|
| 11 |
Tryb pracy |
Ręczny, automatyczny |
Skład konstrukcyjny
Maszyna ta składa się głównie z automatycznego mechanizmu załadunku i rozładunku, automatycznego urządzenia do centrowania z kompensacją dla płyt o zmiennym przekroju, mechanizmu podawania, jednostki wykrawającej, automatycznego mechanizmu odprowadzania odpadów, a także systemów hydraulicznych, elektrycznych i pneumatycznych.
Cechy produktu
1. System sterowania wykorzystuje system CNC SIEMENS 828D, z posuwem napędzanym silnikiem serwo. Zapewnia wysoką wydajność pracy i zapewnia stabilną precyzję obrabianego przedmiotu podczas obróbki.
2. Na rolkach podporowych podawania zamontowane jest urządzenie do centrowania serwo, które może obsługiwać obróbkę płyt o zmiennym przekroju z różnicą wysokości 0–200 mm.
3. Może być wyposażony w 25 matryc o różnych średnicach, a proces instalacji matrycy jest szybki i wygodny, minimalizując przestoje związane ze zmianą narzędzi.
4. Załadunek, wykrawanie i rozładunek płyt są w pełni zautomatyzowane, co znacznie zmniejsza intensywność pracy operatorów.

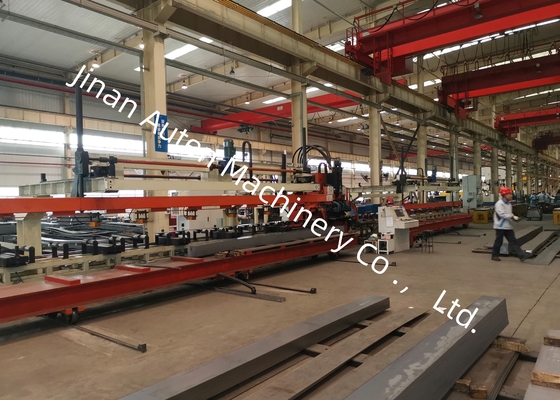

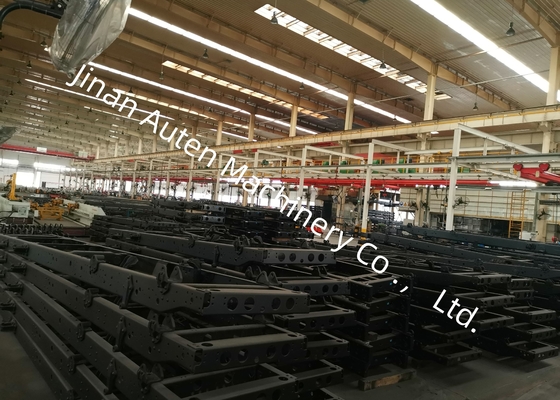

Na wystawie prezentowana jest gama gotowych próbek belek podłużnych przetworzonych przez tę linię produkcyjną, obejmująca różne specyfikacje stosowane w wózkach górniczych i pojazdach specjalnego przeznaczenia. Próbki te wyraźnie demonstrują precyzję pozycjonowania otworów, gładkość wykrawanych krawędzi oraz osiągniętą ogólną integralność strukturalną – pozwalając klientom i inspektorom na wizualną weryfikację wydajności obróbki urządzenia.
Maszyna ta jest specjalistycznym urządzeniem przeznaczonym do operacji wykrawania na płaskich belkach podłużnych w przemyśle motoryzacyjnym. Jest przeznaczona głównie do obróbki głównych belek ciężarówek i pojazdów specjalnego przeznaczenia, zapewniając precyzyjne formowanie otworów w celu spełnienia wymagań montażu konstrukcyjnego tych wytrzymałych i niestandardowych elementów nośnych pojazdów.
