25 Liczba modułów Maszyna do przebijania wiązki ciężarówki CNC Linia 4-9mm Grubość płyty
Zastosowanie:
Linia produkcyjna CNC do przebijania płaskich płyt samochodowych jest kompleksową linią produkcyjną dedykowaną operacjom przebijania płaskich wiązek wzdłużnych samochodów.Opracowany poprzez połączenie zalet różnych produktów, ta linia jest oparta na podobnym sprzęcie dostępnym zarówno w kraju, jak i na świecie i jest dostosowana do wymagań punkcji różnych ram samochodowych w kraju i za granicą.Jest w pełni zdolny do zaspokojenia elastycznych wymagań przetwarzania różnych wiązek wzdłużnych ramy, charakteryzujący się stabilnością i wysoką wydajnością.
Główne parametry techniczne:
| Nie, nie, nie. |
Nazwa |
Wartość |
| 1 |
Siła nominalna |
1200KN |
| 2 |
Rozmiar i zakres płyt przetwórczych |
| 3 |
Długość |
4000 ‰ 8000 mm |
| Szerokość |
200 ̊550 mm |
| Gęstość |
3 ̊6 mm |
| Wchodzący materiał arkuszowy, gięcie sierpowe |
≤ 7 mm/10 m |
| Nierównomierność arkusza w osi X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Nierówność arkusza w osi Y |
5 mm |
| Wykręcanie arkuszy |
≤ 50 mm |
| Właściwości mechaniczne materiału arkuszowego |
σb=510850N/mm2 |
| 4 |
Maksymalna średnica przebicia |
φ60 mm |
| 5 |
Liczba modułów |
25 |
| 6 |
Maksymalna prędkość |
| Oś X |
Max = 50 m/min |
| Oś Y |
Max = 30 m/min |
| 7 |
Dokładność przetwarzania |
| Oś X |
± 0,25/600 mm,± 0,50 / 3000 mm,± 0,7 / 8000 mm |
| Oś Y |
±0,2 mm / 600 mm |
| 8 |
Sposób przetwarzania |
Filtracja |
| 9 |
Odnośnik |
Oś X leży wzdłuż długości płyty, a współrzędna X otworu opiera się na końcu płyty; oś Y jest szerokością płyty, a odniesieniem jest linia środkowa.
|
| 11 |
Tryb działania |
Ręczne, automatyczne |

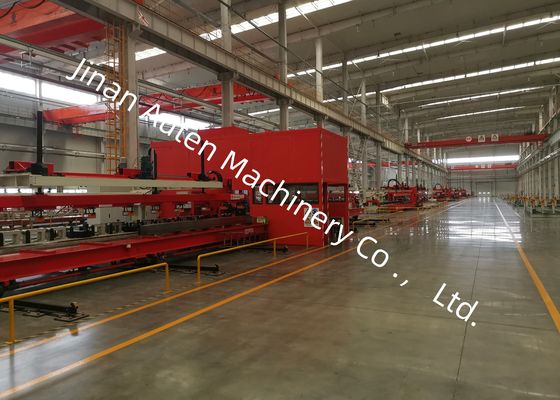

Wprowadzenie do składu urządzeń linii produkcyjnych
Przepływ procesu: Longitudinal beam preparation → longitudinal electromagnetic automatic feeding → longitudinal material automatic positioning → tail-end clamping and auxiliary clamping → workpiece entry into the punching main unit for processing → feed-end clamping, pomocnicze zaciskanie i obróbka → zakończenie przebicia → elektromagnetyczne automatyczne rozładowywanie części roboczych
W trybie obróbki stosuje się podejście typu filtra, w którym wiązka wzdłużna przesyła się tylko do przodu podczas operacji przebijania.
Struktura każdego urządzenia mechanicznego:
1. Elektryczny wózek z podłużnym łożyskiem wiązki:
Po załadunku palet podnoszonych przez żuraw, wózek powróci do pozycji załadunku.
Pociąg ma ładowność nie mniejszą niż 20 ton i ruch 1,5 metra.
2Elektromagnetyczne urządzenie do automatycznego karmienia
Urządzenie składa się z uchwytu, wiązki ruchomej i jej urządzenia napędowego, wiązki ssaniacej i urządzenia podnoszącego, systemu sterowania ssaną i innych elementów.
Na wiązce ssania jest zamontowana prętka wykrywająca płytki, która umożliwia automatyczne wyłączenie się, gdy osiągnie wysokość płytki.zapewnienie stabilnej i niezawodnej pracy.
Podnoszenie i opuszczanie wiązki ssującej jest kierowane przez pręty kierownicze w celu zagwarantowania ruchu synchronicznego.z przednim i tylnym ruchem kierowanym przez szyny w celu zapewnienia synchronizacji na obu końcach.
Pojemnik elektromagnetyczny utrzymuje siłę elektromagnetyczną po odłączeniu energii i osiąga odwrotną demagnetyzację po podłączeniu energii, zapewniając bezpieczną i niezawodną pracę.

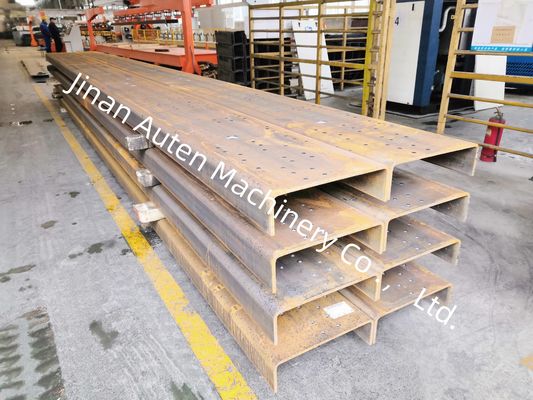

Przedstawia szereg gotowych próbek wiązki wzdłużnej przetwarzanych przez linię produkcyjną, obejmujących różne specyfikacje stosowane w ciężarówkach górniczych i pojazdach specjalnych.Te próbki wyraźnie ilustrują precyzję pozycji otworów, gładkość krawędzi i osiągnięta całościowa integralność konstrukcyjna, co umożliwia klientom i inspektorom wizualne sprawdzanie wydajności urządzenia.
