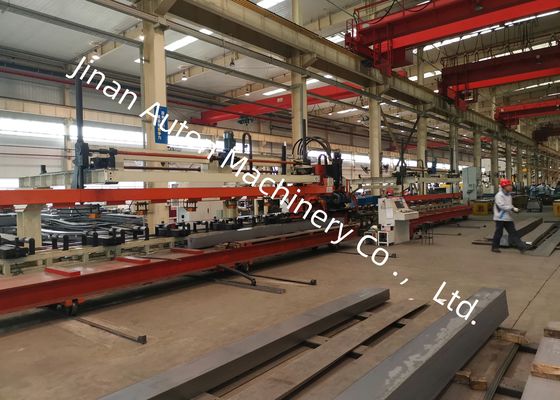

3-6mm grubość wiązki ciężarowej linii produkcyjnej CNC 750Mpa siła na rozciąganie
Zastosowanie:
Maszyna ta jest specjalistycznym urządzeniem przeznaczonym do wybijania otworów w płaskich, wzdłużnych belkich w przemyśle motoryzacyjnym.
Główne parametry techniczne:
| Nie, nie, nie. |
Nazwa |
Wartość |
| 1 |
Siła nominalna |
1200KN |
| 2 |
Rozmiar i zakres płyt przetwórczych |
| 3 |
Długość |
4000 ‰ 8000 mm |
| Szerokość |
200 ̊550 mm |
| Gęstość |
3 ̊6 mm |
| Wchodzący materiał arkuszowy, gięcie sierpowe |
≤ 7 mm/10 m |
| Nierównomierność arkusza w osi X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Nierówność arkusza w osi Y |
5 mm |
| Wykręcanie arkuszy |
≤ 50 mm |
| Właściwości mechaniczne materiału arkuszowego |
σb=510850N/mm2 |
| 4 |
Maks. średnica przebicia |
φ60 mm ((Maximalna siła przebicia nie przekracza siły nominalnej narzędzia maszynowego.) |
| 5 |
Liczba modułów |
25 sztuk |
| 6 |
Maksymalna prędkość |
| Oś X |
Max = 50 m/min |
| Oś Y |
Max = 30 m/min |
| 7 |
Dokładność przetwarzania |
| Oś X |
± 0,25/600 mm,± 0,50 / 3000 mm,± 0,7 / 8000 mm |
| Oś Y |
±0,2 mm / 600 mm |
| 8 |
Sposób przetwarzania |
Filtracja |
| 9 |
Odnośnik |
Oś X leży wzdłuż długości płyty, a współrzędna X otworu opiera się na końcu płyty.
Oś Y to szerokość płyty, a punkt odniesienia to linia środkowa. |
| 11 |
Tryb działania |
Ręczne, automatyczne
|
Kompozycja strukturalna:

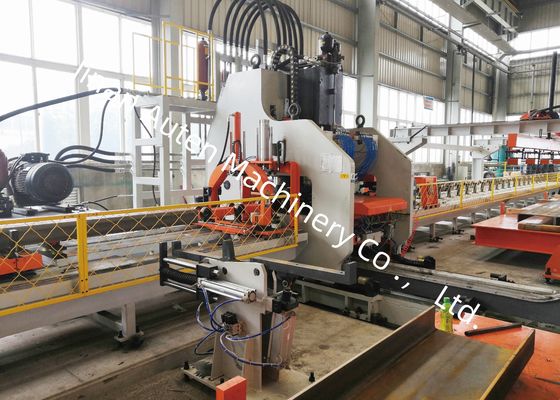

Maszyna ta składa się głównie z automatycznego urządzenia do załadunku i rozładunku, urządzenia centralizującego do automatycznego kompensowania płyt o zmiennym przekroju, urządzenia zasilającego, jednostki przebicia,urządzenie do automatycznego usuwania odpadów, wraz z systemami hydraulicznymi, elektrycznymi i pneumatycznymi.
Charakterystyka produktu:
1System sterowania zawiera system SIEMENS 828D CNC, z zasilaczem napędzanym przez serwomotory, zapewniający wysoką wydajność operacyjną i stałą precyzję obróbki.
2Na rolce wspierającej podawanie zainstalowane jest serwocentralne urządzenie centralne, które jest w stanie obsłużyć obróbkę płyt o zmiennym przekroju poprzecznym o różnicy wysokości 0-200 mm.
3Można zamontować do 25 form o różnej średnicy, a proces montażu jest szybki i prosty.
4Ładowanie, bicie i rozładunek płyt są w pełni zautomatyzowane, zmniejszając tym samym intensywność pracy.
5Materiały odpadowe są automatycznie wyładowywane i zbierane.
Przedstawia on szereg gotowych próbek wiązki wzdłużnej przetwarzanych przez linię, obejmujących różne specyfikacje stosowane w ciężarówkach górniczych i pojazdach specjalnych.Te próbki wyraźnie pokazują dokładność pozycji otworów, gładkość krawędzi i całościowa integralność konstrukcyjna osiągnięta, umożliwiając klientom i inspektorom wizualne sprawdzenie wydajności urządzenia.
