1200KN siła nominalna CNC Truck Beam Plate Punching Machine Max 750mpa Material Tensile

1200KN Siła nominalna CNC Maszyna do wykrawania płyt belek ciężarowych Max 750mpa Wytrzymałość materiału na rozciąganie

Wprowadzenie

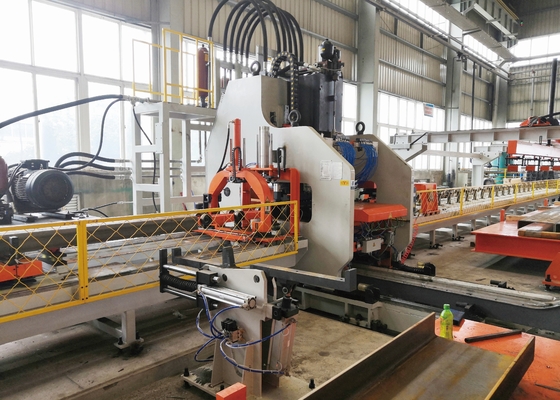

Linia produkcyjna CNC do wykrawania podłużnic płaskich samochodów to kompleksowy system produkcyjny dedykowany operacjom wykrawania na płaskich podłużnicach samochodowych. Opracowana w oparciu o porównywalny sprzęt z rynków krajowych i międzynarodowych, dostosowana do wymagań wykrawania różnych ram pojazdów na całym świecie i integrująca mocne strony różnych produktów, ta linia produkcyjna jest starannie zaprojektowana. Jest w stanie bezbłędnie spełniać elastyczne wymagania dotyczące przetwarzania różnych podłużnic ramy i charakteryzuje się stabilnością i wysoką wydajnością.

Wprowadzenie do składu wyposażenia linii produkcyjnej Przebieg procesu:

Przygotowanie podłużnicy→automatyczne podawanie elektromagnetyczne podłużnicy→automatyczne pozycjonowanie materiału podłużnicy→mocowanie końcowe i mocowanie pomocnicze→element obrabiany wchodzi do hosta wykrawającego i jest przetwarzany→mocowanie podające, mocowanie pomocnicze i przetwarzanie→wykrawanie Zakończone→Automatyczny rozładunek elektromagnetyczny elementu obrabianego Metoda przetwarzania jest filtrowana, to znaczy podłużnica przesuwa się do przodu tylko podczas wykrawania.

Struktura każdego urządzenia mechanicznego:

1. Elektryczny wózek nośny podłużnicy: Wózek może być sterowany przyciskami, aby wyjechać z linii, a po załadowaniu palet podniesionych przez dźwig, wróci do pozycji załadunku; Obciążenie wózka wynosi nie mniej niż 20 ton, a skok 1,5 m.

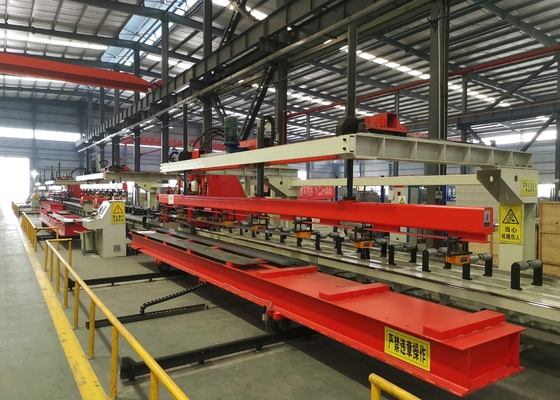

2. Urządzenie automatycznego podawania z przyssawką elektromagnetyczną:

Urządzenie składa się z wspornika, belki ruchomej i jej urządzenia napędowego, belki z przyssawkami i urządzenia podnoszącego, systemu sterowania przyssawkami itp.; Na belce z przyssawkami znajduje się pręt wykrywania płyty, który może automatycznie zatrzymać się po osiągnięciu wysokości płyty i może wykryć, czy jest płyta i czy jest zasysana, a praca jest stabilna i niezawodna;

Podnoszenie i opuszczanie belki z przyssawkami jest prowadzone przez prowadnicę, aby zapewnić synchroniczne podnoszenie; belka ruchoma ma dobrą sztywność, a ruch przód-tył jest prowadzony przez prowadnicę, aby zapewnić synchronizację na obu końcach;

Chwytak elektromagnetyczny utrzymuje siłę elektromagnetyczną po wyłączeniu i odwraca demagnetyzację po włączeniu zasilania, co jest bezpieczne i niezawodne.

Główne parametry techniczne:
